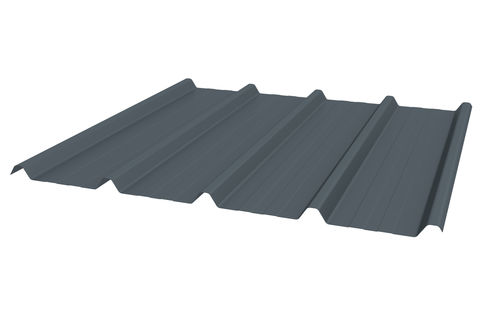

立面板 JI 33-250-1000

钢金属板镀锌

概述
JI 33-250-1000 是一款用于农业、工业和商业建筑单层或双层外墙的钢制梯形覆板。该型材（高度 33 mm，腹距 250 mm）具有可预测的结构行为，并可根据项目要求提供多种长度、厚度和涂层选项。

适用场景

• 工业与农业建筑的外墙覆层
• 单层及双层幕墙系统
• 兼容配件系列：封边件、紧固件、保温材料和夹芯板

尺寸
长度：最小 1500.0 mm / 最大 13500.0 mm
宽度：最大 1000.0 mm
型材：高度 33 mm / 腹距 250 mm

厚度与重量
0.50 mm：4.79 kg/m²
0.60 mm：5.75 kg/m²
0.70 mm：6.70 kg/m²

材料
钢 S280 GD（热轧镀锌卷板）

涂层与可用颜色

• Essential（25 µ）— 用于外部的基础涂层（覆层、屋面及配件）。

  • RAL 1002 — #D2AA6D
  • RAL 1013 — #E3D9C7
  • RAL 1015 — #E6D2B5
  • RAL 1019 — #A48F7A
  • RAL 1021 — #F6B600
  • RAL 2001 — #BA481C
  • RAL 3000 — #A72920
  • RAL 3009 — #6D342D
  • RAL 5002 — #00387A
  • RAL 5008 — #2B3A44
  • RAL 5010 — #004F7C
  • RAL 5011 — #1A2B3C
  • RAL 5014 — #637D96
  • RAL 5015 — #007CAF
  • RAL 5017 — #005B8C
  • RAL 6003 — #50533C
  • RAL 6005 — #114232
  • RAL 6009 — #27352A
  • RAL 6011 — #6B7C59
  • RAL 6020 — #37422F
  • RAL 6021 — #8A9977
  • RAL 7006 — #766A5E
  • RAL 7012 — #575D5E
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7032 — #B5B0A1
  • RAL 7035 — #D7D7D7
  • RAL 7037 — #7A7B7A
  • RAL 7042 — #8E9291
  • RAL 8004 — #8D4931
  • RAL 8011 — #5A3827
  • RAL 8012 — #66332B
  • RAL 8014 — #4A3526
  • RAL 8019 — #3D3635
  • RAL 8024 — #795038
  • RAL 8025 — #755847
  • RAL 9001 — #E9E0D2
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
  • RAL 9010 — #F1EDE1
  • RAL 9016 — #F1F1EA
  • Woodstructure — #96652A
  • 1102 Rouge Tuile — #A65448
  • 4750 Gris Nuage — #949599
• Ultra — 适用于严苛的外部环境；适配型材和夹芯板。

  • RAL 1015 — #E6D2B5
  • RAL 5008 — #2B3A44
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7035 — #D7D7D7
  • RAL 8012 — #66332B
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
  • RAL 9010 — #F1EDE1
  • Woodstructure — #96652A
• Ultra-X — Ultra 75 耐久涂层，适用于屋面和覆层；作为 PVC-plastisol 的替代方案，可提升系统性能并有助于工程层面的 CO2 减排。

  • RAL 1015 — #E6D2B5
  • RAL 5008 — #2B3A44
  • RAL 7015 — #4F5358
  • RAL 7016 — #383E42
  • RAL 7021 — #2F3234
  • RAL 7022 — #4C4A44
  • RAL 7035 — #D7D7D7
  • RAL 8012 — #66332B
  • RAL 9002 — #D6D5CB
  • RAL 9005 — #0E0E10
  • RAL 9006 — #A1A1A0
  • RAL 9007 — #868581
• HPS 200 Ultra® — 面向苛刻环境的高性能涂层系列；示例：White, Hamlet, Sargasso, Terracotta, Burano, Mushroom, Heritage Green, Moorland Green, Olive Green, Van Dyke Brown, Black, Albatross, Anthracite, Goosewing Grey, Pure Grey, Brown 等。

参考标准
镀锌钢：EN 10346:2015 - 公差按 EN 10143:2006
卷材涂层：EN 10169:2022
几何公差：EN 508-1:2021
计算规范：EN 1993-1-3:2006

下载（示例）
技术数据表和产品图纸以 PDF 提供（JI 33-250-1000 专用资料）。

技术规格

• 型号：JI 33-250-1000（墙面梯形覆板）
• 材料：钢 S280 GD（镀锌）
• 长度范围：1,500.0 mm — 13,500.0 mm（最小 / 最大）
• 最大宽度：1,000.0 mm
• 可用厚度及重量：0.50 mm（4.79 kg/m²）、0.60 mm（5.75 kg/m²）、0.70 mm（6.70 kg/m²）
• 适用于单层或双层覆层；兼容全系列配件
• 适用标准：EN 10346:2015、EN 10169:2022、EN 508-1:2021、EN 1993-1-3:2006
