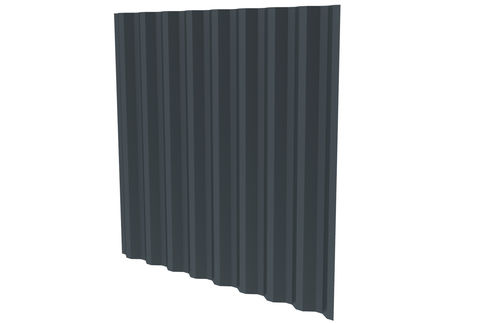

立面板 JI 25-125-1000

金属板镀锌褶皱

产品概述
JI 25-125-1000 是一种箱形梯形型材墙体覆面板，适用于水平和垂直安装。其加劲型面保证尺寸稳定性和围护结构性能。固定件布置在肋槽底部，实现隐蔽且可靠的连接。在水平双层安装时，型材由最大间距 2 m 的间隔件支撑。提供多种表面处理和卷材涂层以满足建筑设计需求。

产品类型
用于立面和围护的箱形型材墙体覆面板

主要特性

• 箱形梯形型材，适合水平与垂直安装
• 加劲断面提高稳定性与荷载分布能力
• 固定件位于肋槽底部，实现隐蔽且牢固的固定
• 水平双层安装时在间隔件上支撑（最大间距：2 m）
• 提供多种涂层与表面处理可选

表面 / 卷材涂层

• Essential (25 µ) — 外用标准卷材涂层，适用于覆面和附件
• Ultra — 在恶劣环境及夹芯板应用中具有更高耐久性
• Ultra-X (Ultra 75) — 高耐久涂层，适用于长期耐候的屋面与覆面系统

可用颜色（按涂层举例）

• Essential — 广泛的 RAL 选择（如 RAL 1015、RAL 7016、RAL 7015、RAL 9002、RAL 9005、Woodstructure）
• Ultra — 适用于苛刻外部环境的 RAL 选择（如 RAL 7016、RAL 7021、RAL 9005）
• Ultra-X — 高性能专用色板（如 深灰/Antracite、Goosewing Grey）

尺寸
长度：最小 1500.0 mm / 最大 8000.0 mm
宽度：最大 1000.0 mm

厚度与重量
0.63 mm：6.03 kg/m²
0.75 mm：7.18 kg/m²

材料
钢材 S320 GD

安装特性

• 支持水平与垂直安装
• 固定于肋槽底部，实现隐蔽且可靠的固定方式
• 水平双层安装时由最大间距 2 m 的间隔件支撑

标准与参考
镀锌钢：EN 10346:2015
卷材涂层：EN 10169:2022
几何公差：EN 508-1:2021
结构计算：EN 1993-1-3:2006
国家参考：NF EN 10346:2015；NF EN 10169:2022；RAGE 推荐（FR）

技术规格

• 型号：JI 25-125-1000
• 类型：箱形梯形型材墙体覆面板
• 安装方式：水平 & 垂直
• 固定：肋槽底部固定
• 有效宽度：最高 1000 mm
• 可供长度：1500–8000 mm
• 厚度规格：0.63 mm（6.03 kg/m²）、0.75 mm（7.18 kg/m²）
• 基材：钢 S320 GD
• 涂层：Essential (25 µ)、Ultra、Ultra-X (Ultra 75) — 多种 RAL 与 Woodstructure 选项
• 典型应用：工业、商用、农业及公共建筑的立面
