钢立面 JI 35-207-1035

金属板镀锌褶皱

概述

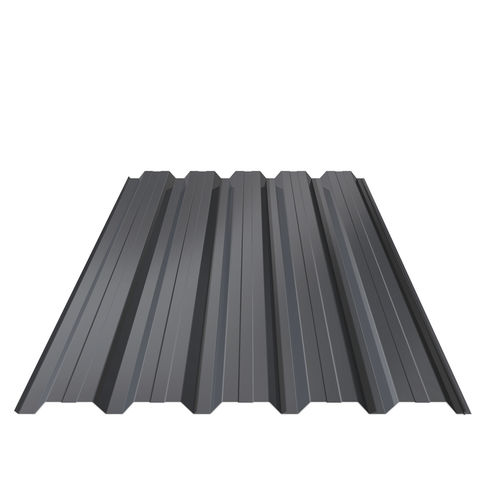

JI 35-207-1035 是一种钢制梯形（箱型）屋面板，适用于仓库、储存设施以及农业、工业和第三产业建筑的屋面工程。该产品提供结构强度并满足屋面围护的长期性能要求。可提供多种卷涂体系和广泛的颜色选择，以满足功能和美观需求。

应用

• 仓库和储存设施屋面
• 农业建筑
• 工业建筑
• 第三产业 / 商业建筑

可用涂层 / 覆面（概览）
产品提供多种涂层体系，示例：

• Essential (25 µ) — 面向户外用途的基础卷涂，包含广泛的 RAL 色及特殊/木纹结构色
• Ultra — 用于严酷环境的强化外用涂层，适用于屋面和幕墙
• Ultra-X (Ultra 75) — 用于屋面与覆层的最高耐久性选项，含精选高级色
• HPS 200 Ultra® — 用于苛刻环境的高性能厚涂体系，颜色范围广

尺寸
长度：最小 1500.0 mm / 最大 13500.0 mm
宽度：最大 1035.0 mm

厚度与重量

• 0.5 mm：4.63 kg/m²
• 0.6 mm：5.55 kg/m²
• 0.7 mm：6.48 kg/m²

材料与主要特性

• 材料：钢 S280 GD
• 型材类型：梯形 / 箱型屋面板
• 为屋面应用的结构强度与现场适配性设计（可按需长尺供应）

参考标准

• 镀锌钢：EN 10346:2015 — 公差按 EN 10143:2006
• 卷涂：EN 10169:2022
• 几何公差：EN 508-1:2021
• 结构计算：EN 1993-1-3:2006

页面重点特性

• 适用于屋面的结构强度
• 多种涂层体系与广泛的 RAL 色系
• 适合农业、工业、第三产业与仓储屋面
• 多种厚度与长尺选择以满足现场要求

下载与文档

• JI 35-207-1035 技术数据表 (TDS)
• 图纸包 — DWG / DXF / PDF
• 涂层技术资料（Essential、Ultra、Ultra-X、HPS 200 Ultra®）及相关手册

技术规格

• 产品名称 / 型号：JI 35-207-1035
• 型材类型：箱型（梯形）屋面板
• 材料：钢 S280 GD
• 长度范围：最小 1500 mm — 最大 13500 mm
• 最大有效宽度：1035 mm
• 可用厚度及面密度：0.5 mm = 4.63 kg/m²；0.6 mm = 5.55 kg/m²；0.7 mm = 6.48 kg/m²
• 涂层选项：Essential (25 µ)、Ultra、Ultra-X (Ultra 75)、HPS 200 Ultra®
• 适用标准：EN 10346:2015；EN 10169:2022；EN 508-1:2021；EN 1993-1-3:2006
