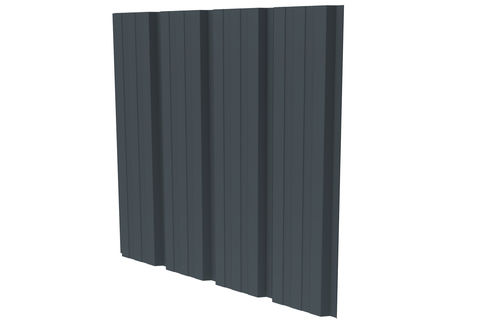

立面板 JI 25-267-1070 PERFO

钢镀锌穿孔

说明
穿孔外墙板旨在优化建筑通风，确保空气持续更新，有助于提高使用者舒适度并保护结构。通过减少湿气积聚并限制冷凝，它们还有助于延长围护结构的使用寿命。除了通风功能外，这些型材还可用作室内吸声饰面，能在工业或农业环境中有效降低噪音。标准穿孔率为15%。

尺寸
长度：最小 1500.0 mm / 最大 13600.0 mm
宽度：最大 1070.0 mm

厚度与重量
0.63 mm：5.1 kg/m²
0.75 mm：6.07 kg/m²

材料与选项
材料：钢 S320 GD
选项：（产品表上未明确列出具体选项）

可用涂层（形式与颜色）

• Essential (25 µ)：户外使用的基础涂层（围护、屋面及配件、空调设备）。产品表列示的颜色示例包括：RAL 1002; RAL 1013; RAL 1015; RAL 1019; RAL 1021; RAL 2001; RAL 3000; RAL 3009; RAL 5002; RAL 5008; RAL 5010; RAL 5011; RAL 5014; RAL 5015; RAL 5017; RAL 6003; RAL 6005; RAL 6009; RAL 6011; RAL 6020; RAL 6021; RAL 7006; RAL 7012; RAL 7015; RAL 7016; RAL 7021; RAL 7022; RAL 7032; RAL 7035; RAL 7037; RAL 7042; RAL 8004; RAL 8011; RAL 8012; RAL 8014; RAL 8019; RAL 8024; RAL 8025; RAL 9001; RAL 9002; RAL 9005; RAL 9006; RAL 9007; RAL 9010; RAL 9016; Woodstructure; 1102 Tile Red; 4750 Cloud Grey（及其他列示变体）。
• Ultra：适用于严苛环境的户外使用：型材、屋顶与围护用夹芯板、建筑材料（瓦、檐沟等）。颜色示例：RAL 1015; RAL 5008; RAL 7015; RAL 7016; RAL 7021; RAL 7022; RAL 7035; RAL 8012; RAL 9002; RAL 9005; RAL 9006; RAL 9007; RAL 9010; RAL 9016（及其他列示变体）。
• Ultra-X：Ultra 75 涂层是屋面与围护最耐久的涂层。它是替代 PVC-塑料涂料以提升建筑围护系统性能的最佳选择，并有助于项目层面的 CO2 减排。颜色示例：RAL 7016（暗灰）；Goosewing Grey；Merlin Grey（及其他 Ultra-X 色号）。

用途与性能
典型用途：建筑通风、换气、减少冷凝、室内吸声饰面（在工业或农业环境中降低噪音）。标示标准穿孔率：15%。

标准
镀锌钢：NF EN 10346:2015 - 公差按 NF EN 10143:2006 - NF P34-310:2017
卷材涂层：NF EN 10169:2022 - NF P34-301:2017
公差：RAGE 2014年7月防护板专业建议
计算：根据 NF P 34-503-1:2024 的试验并按 RAGE 2014 专业建议附录 D、E、N 对欧盟规范风载（NF EN 1991-1-4+NA:2012）和按附录 K、E、N 对 NV65 风载规则（2009 修订）进行解释

特性 / 技术规格

• 商用名称: JI 25-267-1070 Creux d'Onde (Perfo plage)
• 材料: 钢 S320 GD
• 标准穿孔率: 15%
• 可用长度: 最小 1500.0 mm / 最大 13600.0 mm
• 最大宽度: 1070.0 mm
• 厚度与重量: 0.63 mm → 5.1 kg/m²; 0.75 mm → 6.07 kg/m²
• 可用涂层: Essential (25 µ), Ultra, Ultra-X（根据涂层选择提供多种 RAL 色号和技术性表面处理）
• 应用: 通风型围护、吸声内装、工业/农业用途及需通风与耐久性的建筑工程
• 适用标准与试验: NF EN 10346:2015, NF EN 10169:2022, NF P34-310:2017, NF P 34-503-1:2024（按需参考 RAGE / Eurocode / NV65 的解释与引用）
