PVC天窗 GXLA / GXLB

松木闸门上悬

概述
本页面介绍 VELUX 专用屋顶窗系列，适用于逃生/出入口、门功能以及烟雾与热量排放。产品提供不同材质（塑料或实木）及多种开启与出入口功能选项。

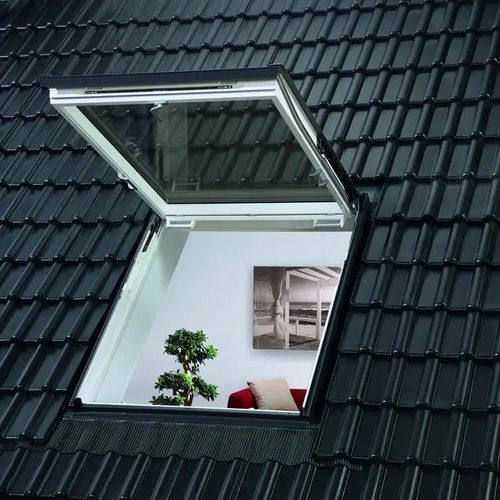

GTU - 具有上掀/中轴多功能开启的逃生出入口屋顶窗（塑料）
GTU 逃生出入口屋顶窗采用上掀与中轴旋转相结合的开窗方式，可作为紧急出口使用。窗扇可无级开启至45°；紧急情况下可继续开启至67°，实现快速出入。操作位于窗扇下部的把手。内置带空气过滤器的通风挡板，可实现无尘、无虫通风。为便于清洁，窗扇亦可像旋转窗一样操作。窗框、窗扇及通风挡板均为带聚氨酯包覆的木芯结构；表面采用高品质双组份漆面。外部覆盖件为金属材质，免维护。窗型可配多种隔热玻璃。
产品优势

• 开启角度：67°
• 逃生开口尺寸：
  • MK08：70 x 120 cm
  • SK08：106 x 120 cm
  • SK10：106 x 140 cm
• SK08 与 SK10 符合紧急逃生功能要求（手柄操作）

GTL - 具有上掀/中轴多功能开启的逃生出入口屋顶窗（木制）
GTL 为木制版本，功能相同：可无级开启至45°，必要时可开启至67°以满足紧急逃生需求。操作位于下部把手；通风挡板带空气过滤器，在窗关闭状态下实现无尘无虫通风。窗框与窗扇采用实心松木，表面涂覆无溶剂漆。外部金属覆盖件免维护。可选多种隔热玻璃。
产品优势

• 开启角度：67°
• 逃生开口尺寸：
  • MK08：70 x 120 cm
  • SK08：106 x 120 cm
  • SK10：106 x 140 cm
• SK08 与 SK10 符合紧急逃生功能要求（手柄操作）

GXU - 具有门功能的屋顶窗（塑料）
GXU 采用侧悬式窗扇，可作为施工人员出入口使用。中部侧面装有把手进行操作；窗扇可按需求左开或右开。通风挡板带空气过滤器，在窗关闭时实现无尘无虫通风。窗框、窗扇与通风挡板为木芯聚氨酯包覆结构；双组份漆面确保高品质外观。外部覆盖件为金属材质，免维护。可配多种隔热玻璃。
产品优势

• 通过安装在窗扇侧面的把手，可轻松开启至90°
• 门的开启方向（从外部看）：出厂为 DIN 右侧，施工时可轻松调整为 DIN 左侧
• 带空气过滤器的通风挡板
• 可通过可上锁把手（附件）后装儿童安全锁
• 通过开口尺寸：
  • CK04：约 40 x 90 cm
  • CK06：约 40 x 110 cm
  • FK06：约 51 x 110 cm

GXLA / GXLB - 木制门功能屋顶窗
GXL 系列的木制变体，侧悬式窗扇，适合作为施工人员出入口。操作采用窗扇侧面中部的把手。窗框与窗扇为实心松木，表面采用无溶剂漆。外部覆盖件金属材质，免维护。可选多种隔热玻璃。
产品优势

• 通过侧面把手可轻松开启至90°
• 门开启方向：GXLA 出厂为 DIN 左侧，GXLB 出厂为 DIN 右侧（从外部看）
• 带空气过滤器的通风挡板
• 可通过可上锁把手（附件）后装儿童安全锁
• 通过开口：FK06：约 51 x 110 cm

GGU / GGL - 排烟窗（40D），塑料与木制
GGU（塑料）与 GGL（松木）为电动上掀窗，具备排烟功能，符合 DIN EN 12101-2（CE 标志）。其外观基于其他 VELUX 屋顶窗。窗框、窗扇与通风挡板采用聚氨酯或层压松木制造；外侧以金属覆面。排烟窗在检测到烟雾时自动开启，以排出烟气和多余热量。排烟功能的激活需配备额外控制单元。日常舒适通风可通过单独的通风按钮实现（不随附）。
适用建议

• 适用于室内必须设置的楼梯间
• 适用于楼梯间顶端需要排烟开口且自由几何面积至少为 1 m² 的场所
• 成熟的安装技术
• 预装电机简化安装
• 通过 9 种窗型尺寸与 2 种玻璃类型提供规划灵活性

GGU SD0040 / GGL SD0040 - 排烟与排热窗
为满足更高空气动力开口面积要求而设计的排烟窗变体。根据型号在窗扇内侧和窗框外侧增加防风导板。功能激活需配备单独的控制单元。可通过通风按钮实现舒适通风（不随附）。

技术特性 / 规格

• 制造商：VELUX
• 逃生/出入口窗（GTU/GTL）开启角度：最高 67°（无级至 45°，紧急时至 67°）
• 材料：塑料（木芯聚氨酯包覆）、实心松木（原色或白漆）、外部金属覆盖（免维护）
• 通风：带空气过滤器的通风挡板，可在关闭状态下实现无尘无虫通风
• 清洁：可通过旋转/摆动功能清洁外侧玻璃
• 表面：塑料款为高品质双组份漆；木制款为无溶剂漆
• 排烟/排热：GGU / GGL 符合 DIN EN 12101-2（CE）；GGU SD0040 / GGL SD0040 具有更大空气动力开口面积
• 电机：排烟窗配备预装电机；功能激活需单独控制单元
• 规划选项：根据型号提供多种窗型尺寸和隔热玻璃，最高可达 9 种尺寸
• 示例逃生/通行尺寸：MK08 70 x 120 cm；SK08 106 x 120 cm；SK10 106 x 140 cm；CK04 约 40 x 90 cm；CK06 约 40 x 110 cm；FK06 约 51 x 110 cm
• 门功能（GXU/GXL）：侧悬式窗扇，开启至 90°，交付时开向视具体型号而定（DIN 右 / DIN 左）
