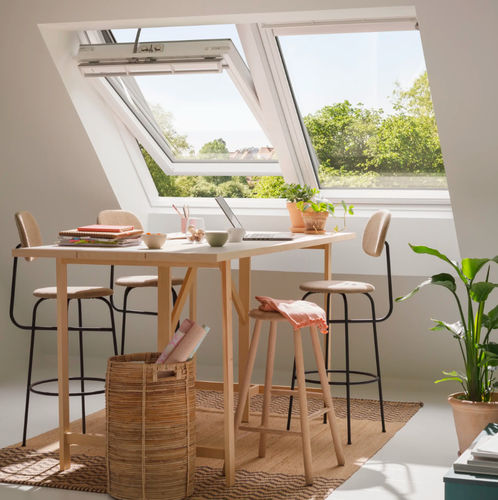

金属窗户 KLC 230 EU

上悬1叶双叶

产品说明
VELUX 230 V 电动翻转式屋顶天窗为翻转式天窗的电动控制及卷帘的集成控制提供有线 230 V 解决方案。该产品为有线集成到楼宇自动化系统而设计，配备用于窗扇和卷帘的电动支架及连接接口。

面向客户的优势

• 相比手动翻转窗溢价 400 欧元（净价）。
• 标配雨水传感器，可在降雨时保护天窗。
• 便于集成到楼宇自动化系统。
• 通过 6 芯电缆连接窗扇与卷帘（每个产品各 2 根导线）。

面向您（安装商/设计方）的优势

• 雨水传感器为标配（必要时可更换为第三方传感器）。
• 可使用可重复使用的测试套件 ZZZ 275 进行简单功能检测。
• 安装简便：窗扇按常规安装；卷帘直接连接至窗扇电机。

可用型号与尺寸
提供一份 PDF，列出 230 V 翻转式天窗的所有可用型号和尺寸（包含产品优势摘要及型号说明）。

电气接线与安装
为窗扇提供两根导线（开/关），为卷帘提供两根导线（上/下）。每根导线均按铭牌/标签和接线图标明颜色。

• 输入功能由施加的 230 V 电源定义：若仅为窗扇供电 230 V，则仅窗扇响应控制信号。
• 若窗扇与卷帘同时连接，两个产品均会根据控制电缆的指令作出响应；每个产品须连接至独立开关。
• 窗扇与外部卷帘各有两根导线，需接至开关内的继电器（每个产品一个开关）。未使用的导线应妥善隔离处理。

测试套件与配件
提供可重复使用的测试套件（ZZZ 275）作为配件，用于在安装后检验 230 V 电动天窗的功能。对于已安装的手动翻转窗，可选配电源单元 KLC 230（实现 230 V 接入；仅在需在手动翻转窗上驱动电动卷帘时使用；可用性取决于窗尺寸）。

常见问答 – 精选

• 能否将电动卷帘连接到 230 V 电动天窗？ — 建议不要将电动卷帘直接连接到 230 V 窗以接收控制信号；卷帘通过随附的墙壁开关控制。
• 如何将卷帘连接到 230 V 电动天窗？ — 在 230 V 电动窗上，卷帘通过接线盒使用卷帘的两根导线进行连接；卷帘的电源由窗扇的电源线提供，窗内集成电源为卷帘供电。
• 必须使用 VELUX 原装雨传感器吗？能否使用第三方传感器？ — 建议使用 VELUX 原装雨传感器；但也可以移除该传感器并使用来自外部楼宇管理系统的传感器。
• 下雨时能将天窗保持打开状态吗？ — 可以。雨传感器的覆盖功能仍然有效：在 3 秒内按两次“打开窗扇”按钮，可使窗扇半开 15 分钟。

技术规格

• 产品：VELUX 电动翻转式天窗（有线 230 V 解决方案）。
• 相较手动窗的溢价：400 € 净价。
• 雨传感器：标配（可由第三方解决方案替换）。
• 电缆/连接：用于连接窗扇和卷帘的 6 芯电缆（每个产品 2 根导线）。
• 导线功能：窗扇 2 根（开/关），卷帘 2 根（上/下）；按颜色标识。
• 测试套件：ZZZ 275（可重复使用），用于安装后的功能测试。
• 手动窗可选电源：KLC 230（用于在手动翻转窗上运行电动卷帘；可用性取决窗尺寸）。
• 集成：适于集成至楼宇自动化系统；为窗扇和卷帘提供控制信号与接线方案。
