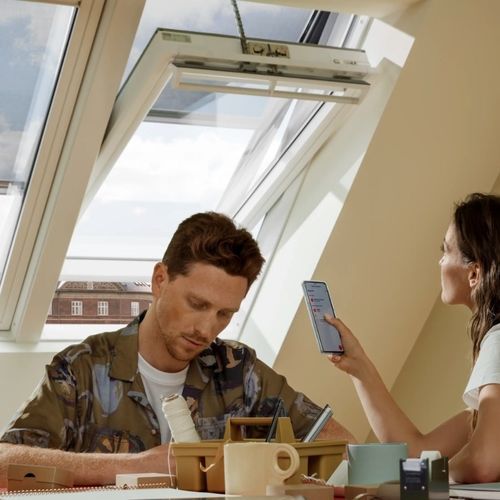

电动天窗 ZZZ 275

金属上悬1叶

产品名称
230 V 电动天窗 VELUX

概述
用于有线集成至楼宇自动化系统的230 V电动天窗。该产品内置雨水传感器，并支持电动卷帘的连接。安装方式与手动天窗相同；卷帘直接接至天窗电机。

主要优点

• 价格参考：相比手动天窗需加价约400 €（净价）。
• 内置雨水传感器（必要时可更换为楼宇管理系统的外部传感器）。
• 可与楼宇自动化系统方便地进行有线集成。
• 通过6芯电缆连接（窗口2芯，卷帘2芯）。
• 安装：窗扇安装与手动窗相同；卷帘接至窗电机，便于组装。
• 可使用可重复使用的测试套件 ZZZ 275（单独销售）进行功能检查。

接线与控制
为窗扇提供两路（开/关），为卷帘提供两路（上/下）。每根导线按铭牌和接线图进行颜色标识。
输入功能由230 V电源的存在决定。若仅窗扇接通230 V电源，则仅窗扇响应控制信号。若窗扇和卷帘同时接入，则两者均会根据控制电缆上的指令响应。每个设备须接至独立开关或控制通道。

与电动遮阳的组合注意事项

• 一般不建议通过天窗的230 V布线直接向电动遮阳设备发送控制命令，除非遮阳设备专为此设计。遮阳可通过附带的墙壁开关操作。
• 对于230 V GGL/GGU电动天窗，卷帘在接线盒内接至卷帘两路导线；电源由天窗电源线及内置电源供应。
• 在对新安装的手动天窗进行电动化时，某些尺寸/情况可能需要使用 KLC 230 电源单元。

可用型号与尺寸
提供230 V天窗的所有可用型号与尺寸概览；另有单独PDF提供产品与尺寸的简要汇总。

配件与测试套件

• 230 V 测试套件（ZZZ 275），用于安装后验证有线集成；可重复使用，单独销售。
• 雨水传感器随附 — 可拆卸，必要时可更换为楼宇管理系统的外部传感器。

多媒体
提供产品视频，演示安装流程及使用测试套件 ZZZ 275 进行功能检测。

技术规格

• 供电电压：230 V（电动、有线产品系列）
• 连接电缆：6芯电缆（支持窗扇与卷帘连接）
• 导线：窗扇2路（开/关），卷帘2路（上/下）
• 雨水传感器：内置（可使用外部传感器）
• 价格说明：相对于手动天窗约需加价400 €（净价，参考）
• 测试套件：ZZZ 275（用于功能检测，可重复使用）
• 安装：窗扇安装与手动窗相同；卷帘直接连接到窗电机
• 控制：每个设备需独立开关或控制通道
