玻璃外墙 SPIDER GLASS®

固定耐恶劣天气

描述

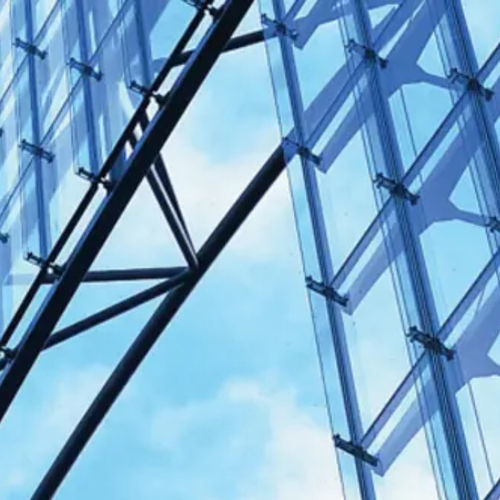

SPIDER GLASS® 是用于外部附着玻璃（VEA）的完整玻璃及连接结构系统。该系统由配备贯穿固定件的 POINT S 或 POINT D 安全玻璃、与承重结构连接的构件（挂件和连接器）以及密封系统组成。该非常规系统已通过 CSTB 技术认可（Avis Technique）编号 2.1/13-1571_V2 的验证。

适用场景

• 垂直或倾斜立面
• 双层幕墙
• 屋顶、采光顶和雨篷
• 电梯井口罩壳
• 室内装饰
• 城市家具

优势
SPIDER GLASS® SYSTEMS 提供专为 VEA 设计且相互兼容的玻璃构件和金属配件，有助于简化安装方、设计方和建设单位在保险与技术管理方面的要求。该系统使设计师能够构建平滑透明的围护结构，由纤细、轻盈的结构支撑。

系列与组件

• 玻璃：POINT S 或 POINT D 系列的安全玻璃，形成玻璃与铰接固定件不可分离的整体。
• 挂件：用于将玻璃幕墙连接至承重结构的金属部件；承受玻璃自重及气候荷载（风、雪），并可调节平整度。挂件视位置可配备 1 至 4 个臂（卫星臂），并带有调节与热胀冷缩装置。提供四种不锈钢挂件型号，按需为镜面或缎面处理。
• 连接器：用于连接挂件与二次结构或承重结构的构件；提供多种方案以适应不同的连接配置。
• 密封系统：玻璃间密封采用在填充条上挤出硅胶密封胶；周边硅胶型材确保玻璃与玻璃或玻璃与主体结构之间的密封。

结构配置

• 近接结构（S1 系统）：挂件通过连接器（欧米伽 I 或 II）直接固定于承重结构。板/结构距离约为 100 mm；连接器可适配矩形、圆形或椭圆形型材。
• 偏置结构（S2 系统）：玻璃由竖向拉索悬吊；玻璃板通过与玻璃垂直的拉杆网络或玻璃加劲件进行支撑，使承重结构可远离立面平面并提高通透性；拉杆最长可达 2 m。
• 偏置结构（S3 系统）：玻璃由竖向拉索悬吊，横向拉索提供抗侧向支撑。

安装注意事项
每块玻璃有一个固定件作为参考点；其它固定件允许一方向或两方向的位移。部件配备调节机构。为安装方提供了 SPIDER GLASS® SYSTEMS 安装指南，详细说明了组件安装与密封施工。

技术特性 / 规格

• 为安装客户提供安装指南（详细说明组件安装与密封施工）。
• 设计原则：承重结构根据玻璃自重和气候荷载进行计算；不向玻璃传递荷载。
• 玻璃仅承受气候荷载，且须相互独立以避免应力传递。
• 可采用不同类型的承重结构（近接、偏置等）。
• 安装：每块玻璃有参考固定件，其他固定件允许位移，部件带调节机构。
• 玻璃间密封：在填缝背衬上挤出硅胶密封胶；玻璃间或玻璃与主体结构之间使用周边硅胶型材。
• 规范要素：CSTB Avis Technique 编号 2.1/13-1571_V2；符合 CSTB 3574-V2 指南的建议。
