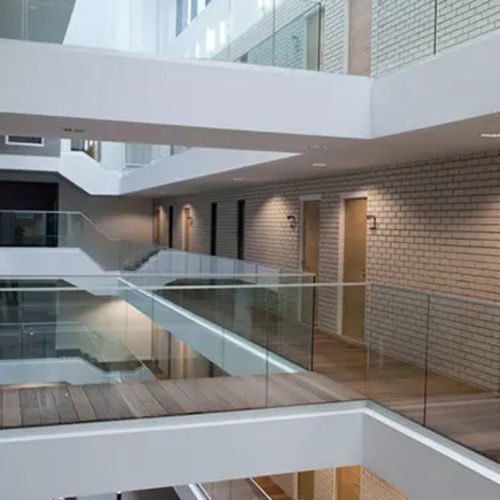

玻璃护栏 DEFENDER series

平板户外用于露台

简介
DEFENDER 品牌指代无垂直立柱的整体玻璃栏杆系统。在此类经 Avis Technique 2.1/21-1812_V1 认证的非传统系统中，仅将玻璃下边缘嵌入固定在混凝土承座上的铝型材中。对于每个系列，所提供的型材可用于安装直线栏杆，也可用作楼梯斜边件。

目标
“作为防止坠落的保护栏，旨在预防对使用受保护可达及相邻空间的所有人员构成的危险”
该安装旨在根据本地要求和规范（静/动态试验与计算）防止公共或可使用空间中的坠落风险。

应用

• 阳台、露台、屋顶露台、夹层
• 酒店
• 办公楼、大厅
• 儿童场所：托儿所、学校
• 购物中心（防止物体跌落至下层）
• 机场、火车站等
• 泳池边、观景或海滨餐厅的防风屏
• 看台、体育场、演出场所（DF1212LM 系统板上安装）

尺寸与玻璃
由多个相邻板组成的栏杆中，玻璃之间的间距应为 5 至 110 mm。玻璃板的最小宽度为 500 mm。
适用于 DEFENDER 系统的玻璃厚度可为：
• 17.52 mm（组成 88.4），适用于 DF88PICO、DF88LM、DF88DK、DF88MS 和 DF88FR 系统
• 21.52 mm（组成 10 10.4），适用于 DF1010LM、DF1010DK、DF1010MS、DF1010FR 和 DF1010SP 系统
• 25.52 mm（组成 12 12.4），适用于 DF1212LM 和 DF1212MS 系统

外观与认证玻璃
经 Avis Technique 认证的多种玻璃可满足多样化的美学需求：PLANICLEAR® 透明玻璃、提高透明度的超白 DIAMANT®、透明与彩色的 STADIP® COLOR 层压玻璃。提供 SECURIPOINT® 玻璃：钢化、经 Heat Soak（HST）处理并组装为夹层玻璃，符合 EN 14449 和 EN 14179，安装后可见 SECURIPOINT® 标识。

安装要求
安装必须遵循 Avis Technique 2.1/21-1812_V1 中的建议。性能和可用玻璃类型可能因当地法规和国家规范而异。

优点

• 通透性：无垂直立柱，视野不受阻碍
• 美观：外观简洁，结构可见度极低
• 安全性：整套系统通过 Avis Technique 认证，设计可防止物体坠落

系统技术说明（节选）
DEFENDER LM

• 玻璃固定与调节的专利系统
• POM 夹具与铝制压板，配 A4 不锈钢紧固螺钉
• 使用内六角扳手或电动螺丝刀快速对齐玻璃
• 高强度蜂窝铝型材
• 紧凑尺寸：b = 72/80 mm x h = 120 mm
• 出厂为 200 mm 孔距预钻
• 无盖时承重型材为阳极氧化（不适用于原始表面处理）
• 阳极氧化厚度：20 微米

DEFENDER MS

• 玻璃固定的专利系统
• POM 夹具、铝或 Grivory® 压板与 A4 不锈钢螺钉
• 连续密封条以最大化接触面积与性能
• 单侧快速简便安装（内六角或电动螺丝刀）
• 高性能蜂窝铝型材
• 紧凑尺寸：b = 72/80 mm x h = 120 mm
• 出厂为 200 mm 孔距预钻
• 无盖时承重型材为阳极氧化（不适用于原始表面处理）
• 阳极氧化厚度：20 微米

玻璃安全
采用经 Heat Soak（HST）处理的钢化夹层玻璃并标注 SECURIPOINT®，符合 EN 14449 和 EN 14179，保证高强度和更高的安全性。

特性 / 技术参数

• 商品名：DEFENDER
• 认证：Avis Technique 2.1/21-1812_V1
• 应用：室内与室外，私人建筑及公众使用场所
• 玻璃间距：5 至 110 mm
• 面板最小宽度：500 mm
• 系统对应玻璃厚度：17.52 mm / 21.52 mm / 25.52 mm（根据 DF88…、DF1010…、DF1212… 型号而定）
• 型材：蜂窝铝（b = 72/80 mm x h = 120 mm）
• 固定件：POM 夹具、铝或 Grivory® 压板、A4 不锈钢螺钉
• 预钻孔距：200 mm
• 承重型材阳极氧化：20 微米
• 安全玻璃：经 HST 处理的钢化夹层玻璃，SECURIPOINT® 标识，符合 EN 14449 与 EN 14179
• 必须遵守 Avis Technique 的安装建议
