太阳能控制式玻璃板 POINT S

结构化太阳能夹层

描述
POINT S 与 POINT D 系统为外部点式固定玻璃（VEA）解决方案。POINT S：单片玻璃，整体或夹层结构，采用可转动通孔固定件。POINT D：采用可转动通孔固定件的中空双层玻璃单元。该等系统可将外部玻璃单元固定在垂直或倾斜的承重结构上。在采光顶中，玻璃可采用上部承重结构悬挂（悬吊）或下部承重结构支撑（支承）。玻璃可为矩形、正方形、梯形或三角形。固定件数量（3、4、6 或 8）根据玻璃厚度、尺寸、形状及施加在玻璃上的荷载确定。

认证
两种系统均通过 CSTB 的技术评定（Avis Technique）：POINT S（Avis Technique n° 6/15-2279_V2）和 POINT D（Avis Technique n° 6/15-2280_V2）。

适用场景

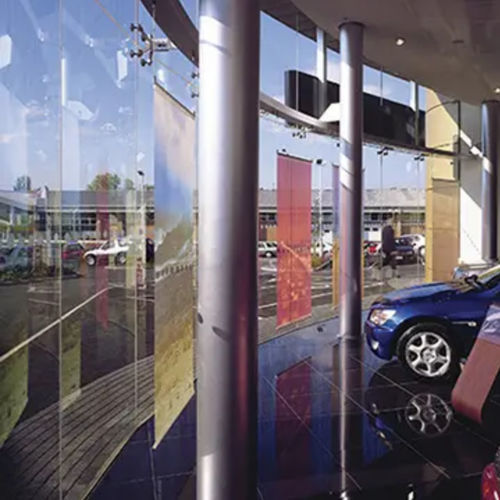

• 具有美学和高性能要求的 VEA 立面（门厅立面、精品建筑）
• 外部双层幕墙结构
• 采光顶
• 电梯井舱
• 雨篷
• 室内布置与城市家具

优势

• 通透性与自然采光：可见结构纤薄，最大化视野开阔与采光。
• 美观：无立柱或横梁的立面，外观平滑一致，适合现代建筑风格。
• 与 COOL-LITE® 玻璃兼容：POINT D 支持 SKN II 与 XTREME II 系列；POINT S 支持 ST 与 STB 系列（包括 COOL-LITE® ST BRIGHT SILVER）。ST 与 STB 系列可作为夹层玻璃使用，涂层面朝向 PVB 膜。
• 可集成 SENTRYGLAS® 结构中间膜：在特定情况下，可减薄玻璃厚度并降低重量。
• 夹层玻璃外观耐久性：固定件采用双螺母，限制中间膜被过度拧紧，降低孔周围起层风险。

固定件与玻璃系列及特性
玻璃孔经铣削以匹配固定件头部的形状与尺寸；安装后外观平齐。固定件直径：36 mm 或 50 mm。

适配厚度

• POINT S：单片玻璃 8–19 mm；夹层玻璃从 17 mm（68.4）到 30 mm（15 12.4）。
• POINT D：组成从 29 mm（8-15-6）到 53 mm（10 10.4–15-66.4），根据构成可为单面或双面夹层。

SECURIPOINT® 玻璃
用于 POINT S 和 POINT D 的 SECURIPOINT 玻璃经钢化并进行热浸测试（HST）。它们在已识别的生产中心制造，并以安装后仍可见的特定标记加以识别。

最大尺寸

• POINT S：最大至 3210 x 6000 mm
• POINT D：最大至 2500 x 5000 mm

性能
POINT D 支持使用 COOL-LITE® SKN II 与 XTREME II 系列，提供多样的热性能与太阳性能。性能值（按 EN 673 与 EN 410 测量）依最小兼容构成计算（例如 POINT D 8-15-6），并按规定将涂层放置于相应面（控制太阳入射的玻璃涂层位于面2，低发射玻璃位于面3）。

技术支持（咨询领域）

• 玻璃尺寸计算
• 确定所需固定件数量
• 根据配置识别额外防护措施
• 法规技术问题研究（包括抗震要求）

技术参数 / 规格

• 品牌：Saint-Gobain Glass
• 型号：POINT S 与 POINT D（VEA 系统）
• 认证：CSTB Avis Technique POINT S n° 6/15-2279_V2；POINT D n° 6/15-2280_V2
• 固定件直径：36 mm 或 50 mm
• POINT S 兼容厚度：8–19 mm（单片）；17–30 mm（夹层，视组合而定）
• POINT D 兼容厚度：29–53 mm（例如 8-15-6 至 10 10.4–15-66.4）
• 最大玻璃尺寸：POINT S 3210 x 6000 mm；POINT D 2500 x 5000 mm
• 太阳控制玻璃兼容性：COOL-LITE® SKN II、XTREME II（POINT D）；COOL-LITE® ST、STB（POINT S）
• 可集成 SENTRYGLAS® 结构中间膜
• SECURIPOINT® 玻璃：钢化并 HST 处理，具有特定标记
