太阳能控制式玻璃板 COOL-LITE® XTREME 70/33

绝缘隔热夹层

产品说明
隔热玻璃 COOL-LITE® XTREME 70/33 和 70/33 II 具有 70% 的高可见光透射率，同时阻挡 67% 的太阳能，为透明度与遮阳性能之间提供良好平衡（双层玻璃选择性 ≈ 2.12）。COOL-LITE® XTREME 70/33 属于注重环境性能、卫生与使用者舒适性的涂层玻璃系列。

选择与收益

• 节能
  • 降低照明和制冷能耗：选择性 > 2
  • 减少供暖热损失（Ug = 1.0 W/m².K）
• 热舒适：减少夏季过热风险并降低冬季冷墙感
• 视觉舒适：在既定遮阳水平下最大化自然采光，并确保外部视野

应用
COOL-LITE® XTREME 70/33 与 70/33 II 适用于对能效要求较高的商用与办公项目，新建或改造均可。主要应用：

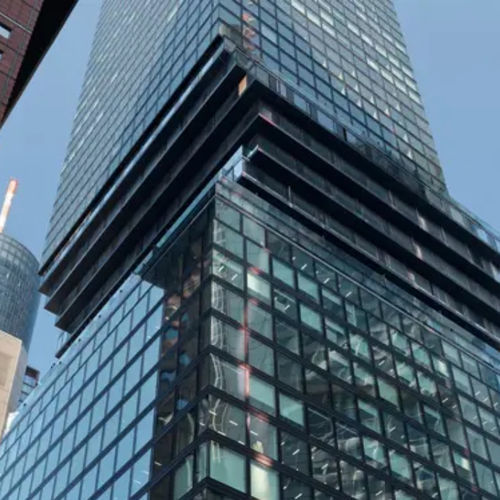

• 玻璃幕墙：最大化自然光并提升使用者舒适度
• 朝南和/或朝西的开窗

优点

• 极高透明度：外/内视线清晰，低反射、色调中性
• 高采光量：促进舒适度，减少人工照明需求
• 有效遮阳：降低与空调相关的能耗
• 优良隔热性能：Ug = 1.0 W/m².K（双层玻璃）

性能（典型配置）
注：数值按 EN 410 计算，氩气填充（双层 90%、三层 85%）。考虑的配置：双层玻璃 6*(16)4（涂层位于面 2），基材 ORAÉ®、PLANICLEAR® 或 DIAMANT®；三层玻璃 6*(16)4(16)*4（涂层位于面 2，面 5 使用 ECLAZ® LUMI，基材 PLANICLEAR®）。

COOL-LITE® XTREME 70/33 — 双层（ORAÉ® 基材）：TL（可见光透射率）= 70% · Rle（外表面反射率）= 11% · RIi（内表面反射率）= 13% · g（太阳能因子）= 0.33 · 选择性（TL/g）= 2.12 · Ug = 1.0 W/m².K · 碳足迹 = 22.04 kg CO2‑eq./m2
COOL-LITE® XTREME 70/33 — 双层（PLANICLEAR® 基材）：TL = 70% · Rle = 11% · RIi = 13% · g = 0.33 · 选择性 = 2.12 · Ug = 1.0 W/m².K · 碳足迹 = 30.34 kg CO2‑eq./m2
COOL-LITE® XTREME 70/33 — 双层（DIAMANT® 基材）：TL = 71% · Rle = 11% · RIi = 13% · g = 0.33 · 选择性 = 2.15 · Ug = 1.0 W/m².K · 碳足迹 = 30.90 kg CO2‑eq./m2
COOL-LITE® XTREME 70/33 — 三层（6*(16)4(16)*4，ECLAZ® LUMI，PLANICLEAR® 基材）：TL = 65% · Rle = 13% · RIi = 16% · g = 0.31 · 选择性 = 2.10 · Ug = 0.5 W/m².K · 碳足迹 = 44.77 kg CO2‑eq./m2

附加选项

• STADIP® PROTECT：夹层用于人员与财产防护
• STADIP® SILENCE：夹层用于降低噪声
• CLIMAPLUS® SCREEN：内置百叶以改善视觉舒适性

尺寸

• 可提供 6、8 或 10 mm 的单片玻璃厚度
• 在大尺寸时，XTREME 70/33 可做 44.2 起至 10 10.2 的夹层（XTREME 70/33 II 仅按订制提供）
• 最大尺寸可达 6000 x 3210 mm
• 其它厚度、组合或尺寸（长度大于或小于 6000 mm）：可按需定制

使用说明

• 产品必须始终以涂层位于面 2 的隔热玻璃形式组装
• 两种产品均必须对涂层进行边缘处理（margination/边缘去除）
• COOL-LITE® XTREME 70/33 可退火使用；XTREME 70/33 II 为达到其性能和中性外观必须进行钢化
• 两种版本外观相似，可在同一幕墙上并用

技术特性 / 规格

• 可见光透射率（TL）：70%（双层 ORAÉ® / PLANICLEAR®）、71%（双层 DIAMANT®）、65%（三层示例）
• 太阳能因子（g）：0.33（双层示例）、0.31（三层示例）
• 选择性（TL/g）：≈ 2.10–2.15（依配置而定），双层示例为 2.12
• 外反射率（Rle）：≈ 11%（双层） / 13%（三层示例）
• 内反射率（RIi）：≈ 13%（双层） / 16%（三层示例）
• 热传递系数 Ug：1.0 W/m².K（标准双层）；0.5 W/m².K（示例三层）
• 示意碳足迹：22.04 kg CO2‑eq./m2（双层 ORAÉ®）；根据基材和组成数值会更高（如 30.34、30.90、44.77 kg CO2‑eq./m2）
• 组装要求：涂层位于面 2，边缘处理（margination）为必需
