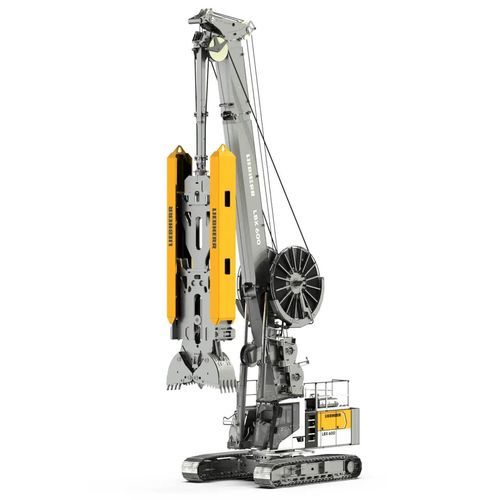

柴油机钻机 LBX 600

机械用于建筑工地打桩

产品概述
用于连续墙施工的主机满足城市工地的要求。紧凑的外形尺寸便于在狭小场地作业。主机可作为整体运输。模块化箱式副臂支持三种机型配置并提供高灵活性。LBX 600 可配备机械或液压抓斗。

主要亮点

• 适用于狭小城市工地的紧凑设计
• 模块化箱式副臂，提供三种机型版本
• 兼容机械或液压抓斗及凿子等附件
• 两台自由落体绞车：抓斗作业时450 kN，提升/回收时600 kN
• 伸缩底盘与纤薄设计，便于运输与安装

主要功能详述

• 模块化箱式副臂：提高灵活性并支持多种配置
• 多种附属装置：液压/机械抓斗、凿子等，兼容多类接头
• 强劲自由落体绞车：双绞车工作时，抓斗作业450 kN、提升作业600 kN
• 纤薄/紧凑设计：紧凑尺寸与伸缩底盘，便于运输与现场安装

可选设备与数字系统

• 垂直度助手：监测连续墙与抓斗间偏差并记录产能数据
• MyJobsite：采集、记录与分析工艺、设备、工地与定位数据的工具
• PDE（工艺数据记录）：在作业过程中记录机器数据
• LIPOS 定位系统：为打桩/钻孔等工序提供精确定位
• 地压可视化：实时计算机器当前地压并与安全限值比较
• 远程控制：简化运输与组装时的装载作业

应用

• 使用抓斗进行连续墙成槽施工：蛤式抓斗用于挖掘泥浆墙板

技术参数（表格摘要）
最大工作深度：80 m
满斗时最大抓斗重量：30 t
抓斗作业时最大拉力（双绳卷扬）：450 kN
提升/回收模式最大拉力（双绳卷扬）：600 kN
驱动方式：传统（柴油发动机）
发动机功率：320 kW
卷扬最大单绳拉力：2 x 300 kN
最小运输宽度：3,000 mm
最小运输高度：3,600 mm
操作重量：64.5 - 72.4 t

示例附件（泥浆墙抓斗 HSG 5-18 C/L）

• 墙厚：500 - 1,800 mm
• 爪张开宽度：2,500 - 3,600 mm
• 齿部最大闭合力：594 kN

特征 / 技术规格

• 最大工作深度：80 m
• 满斗时最大抓斗重量：30 t
• 抓斗作业最大拉力（双绳卷扬）：450 kN
• 提升/回收最大拉力（双绳卷扬）：600 kN
• 驱动：传统（柴油发动机）
• 发动机功率：320 kW
• 最大卷扬线拉力：2 x 300 kN
• 最小运输宽度：3,000 mm
• 最小运输高度：3,600 mm
• 操作重量：64.5 - 72.4 t
• 可选系统：Verticality Assistant、MyJobsite、PDE、LIPOS、Ground Pressure Visualization、远程控制
