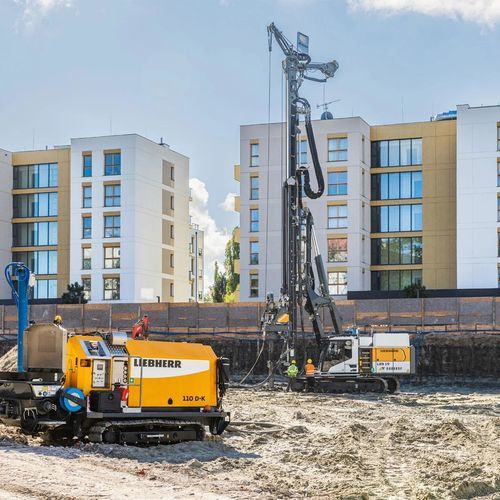

柴油机钻机 LRB 19

电动机械旋转

产品概述
LRB 19 是一款用于专业地基工程的领头设备，集打桩与多种钻进工艺于一体。其支持凯利钻、连续螺旋钻（CFA）、全位移钻进、双转子钻进及土壤搅拌。液压快速对接站实现属具快速更换，液压、机械和电气连接自动耦合。履带架最大行程19 m，发动机功率450 kW，适用于各类基础施工任务。

主要特征

• 液压快速更换对接站：实现无需工具的快速属具更换，连接自动耦合
• 优化的软管导轨与软管滑橇，减少作业干扰
• 紧凑运输设计，可整体运输（即使在导杆上安装振动器时亦可）
• 工作区域限制：持续监测旋转范围、工作半径和机器高度，进入限定区域时自动停机以防碰撞
• 合理布置的 LED 工作灯，提升现场可视性
• 障碍物识别功能，提前检测地下障碍以保护属具和主机

产品亮点

• 操作重量：53.0 t（某一配置）或48.2 - 50.7 t（其他配置）
• 最大扭矩：180 kNm
• 卷扬最大单绳拉力：110 kN
• 最大推力（crowd force）：250 kN
• 发动机功率：450 kW
• 细型振动器打桩，最大桩长：18.0 m

适用范围

• 凯利钻孔（Kelly drilling）用于深孔桩施工
• 连续螺旋钻（CFA）钻孔
• 全位移钻进（Full displacement）
• 双转子钻进（Double rotary）
• 土壤搅拌与地基改良
• 振动打桩与液压锤打桩

技术参数
操作重量：53.0 t
操作重量（范围）：48.2 - 50.7 t
最大扭矩：180 kNm
卷扬最大单绳拉力：110 kN
最大推力：250 kN
发动机功率：450 kW
凯利钻，最大钻深：24.6 m
凯利钻，最大钻径：2,800 mm
CFA，最大钻深：22.2 m
CFA，最大钻径：800 mm
全位移钻进，最大钻深：23.8 m
全位移钻进，最大钻径：600 mm
双转子钻进，最大钻深：16.0 m
双转子钻进，最大钻径：800 mm
土壤搅拌，有效长度最大：24.0 m
振动器紧凑型打桩，最大桩长：18.0 m
液压锤打桩，最大桩长：15.5 m
最小运输宽度：3,000 mm
最小运输高度：3,270 mm
土壤搅拌，最大搅拌直径：1,500 mm
