护栏打桩机 LRH 100.1

工程柴油液压

产品简介

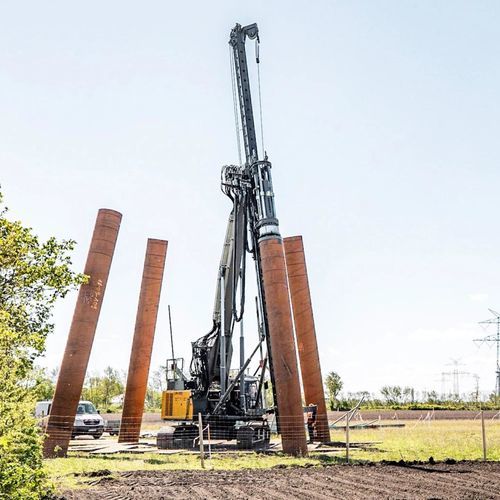

打桩机 LRH 100.1 采用特殊导杆运动学，能够在各方向实现最大18°的倾斜和较大的作业半径。机器可在单一位置完成整组桩的安装而无需移位。灵活的锤体系统支持不同夯锤重量。LRH 100.1 可用于木桩、混凝土桩和钢桩的冲击打桩，基于经验证的 LB 25 基本机架设计。

主要特征

• 最大桩长：19.5 m
• 最大桩重：8 t
• 导杆倾斜：可达18°（1:3）
• 作业半径（臂长）：8.7 m
• 导杆垂直行程装置：4 m
• 基础锤最大重量：9,600 kg

附加功能

• 便捷运输与快速就位：可整机带锤运输，现场准备时间短。
• 大半径与倾角：导杆运动学允许最大约8 m的作业半径及全方向最大18°的倾斜，可在单点完成整组桩的安装。
• 安全通行：侧平台、扶手和梯子为一体化设计，运输时无需拆卸。
• 可靠驱动技术：柴油发动机与车载液压系统为深基础作业和多种附件提供足够动力，无需额外动力机组。
• 创新控制系统：多种程序与控制选项，彩色显示屏显示机器与维护数据，便于操作。
• 高可用服务：全球服务网络与快速备件供给确保设备高可用性。

应用

• 冲击式打桩（液压锤）用于木桩、混凝土桩和钢桩的安装。
• 适用于需从单一位置完成成排桩、倾斜桩或大半径施工的工况。
• 重视运输性与现场快速就位的工程项目。

技术规格

• 作业重量：71.3 t
• 驱动：传统（柴油发动机）
• 发动机功率：250 kW
• 最大绞车牵引力：108 kN
• 最大推动力：80 kN
• 导杆倾斜：1:3（最大18°）
• 最大高度：24.0 m
• 最大导杆/桩长：19.5 m
• 导杆垂直行程装置：4 m
• 最大桩重：8 t
• 臂长：8.7 m
• 基础锤重量：6,600–9,600 kg
• 夯锤质量：3,000–6,000 kg
• 预钻最大深度：12.0 m
• 预钻最大扭矩：12 kNm
• 最小运输宽度：3,490 mm
• 最小运输高度：3,400 mm
