柴油机钻机 LRH 200

旋转潜孔用于建筑工地

产品概述

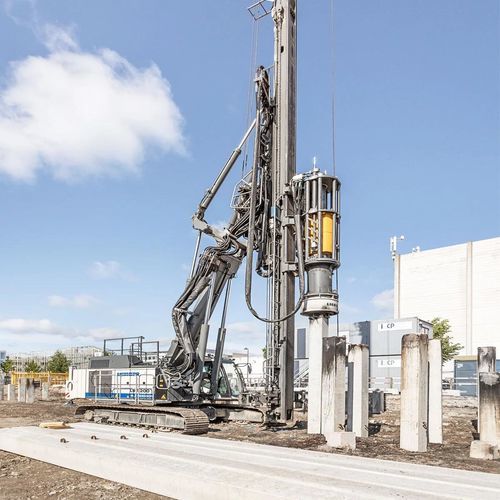

LRH 200 是一款用于地基工程的组合式打桩与钻孔设备。其导杆运动学设计灵活，允许较大作业半径（约8 m）及全方向最大18° 倾角。自制锤系统支持多种锤重/落重配置，适用于混凝土、钢或木质桩的冲击打入。作为钻机时，LRH 200 配备高性能钻进驱动，满足单次通过工艺（CFA、全置换、潜孔锤）并可用于土壤搅拌。该机基于 LB 30 底盘，导杆可安装状态整体运输，便于现场快速就绪。

主要特点

• 导杆灵活运动学：支持大作业半径并在所有方向实现最高18° 的倾斜。
• 导杆垂直行程 ±6.5 m（总行程≈13 m），在作业点具有较大高度调整范围。
• 便捷运输与快速就位：底盘与导杆可整体运输，液压连接最小化。
• 灵活锤配置：基础锤重量约6,740–18,000 kg，冲击质量范围3,000–10,000 kg。
• 高性能钻进驱动，支持CFA、全置换、潜孔钻等单次通过工艺，并支持土壤搅拌。
• 带空调的现代化驾驶室，操作布局符合人体工程学且视野良好。
• 传统柴油动力与车载液压系统可向多种附加装置供能，无需外置动力组。

应用

• 桩锤打入（液压锤冲击、振动等）。
• 连续螺旋钻（CFA）及全置换钻孔。
• 潜孔锤钻进（DTH）。
• 土壤搅拌与地基改良（湿式混合、切割搅拌）。
• 预钻及各类单次通过钻进方法。

附件 / 可选设备（示例）

• 各类油压冲击锤（H 系列），可变锤重。
• 土壤搅拌用混合驱动（MA 系列）。
• 用于预钻和钻进的回转驱动（BA/BAT 系列）。li>
• 绞车自动化、工具识别及操作辅助系统。
• 数字化解决方案：MyJobsite、PDE 过程数据记录、LIPOS 定位、LiDAT 远程诊断与车队管理。

特征 / 技术规格

• 型号：LRH 200
• 操作重量：81.0 t
• 驱动类型：传统（柴油发动机）
• 发动机功率：250 kW
• 卷扬最大单绳拉力：200 kN
• 最大聚集力（推/拉力）：200 kN
• 最大扭矩（钻进驱动）：250 kNm
• 导杆倾斜：1:3（最高约18°）
• 最大高度：29.2 m
• 最大导杆长度：25.7 m
• 垂直移动装置：地表上下6.5 m（总≈13 m）
• 最大桩长：24.5 m
• 最大桩重：16 t
• 基础锤重量（最小）：6,740 kg
• 基础锤重量（最大）：18,000 kg
• 冲击质量最小：3,000 kg
• 冲击质量最大：10,000 kg
• 预钻 最大深度：17.4 m（最大扭矩 35 kNm）
• CFA 最大深度：34.5 m（最大直径 1,000 mm）
• 全置换钻孔 最大直径：500 mm（最大深度 35.2 m）
• 土壤搅拌 最大混合直径：1,500 mm
• 土壤搅拌 最大有效长度：34.3 m
• DTH 最大钻深：25.2 m
• 最小运输宽度：3,490 mm
• 最小运输高度：3,400 mm
