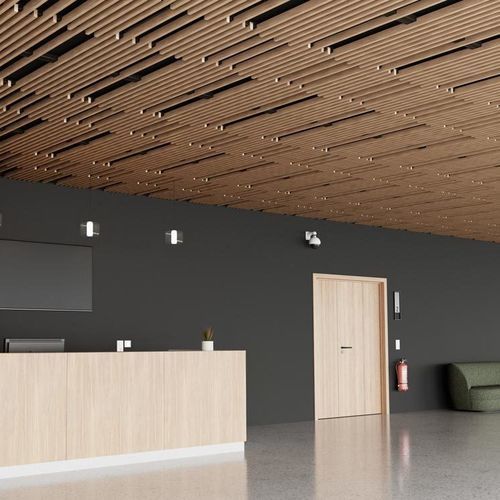

吊顶天花板隔音板 LINEA 2.4.3 LITE

枞木云衫木实木

简短说明
为吊顶设计的无垢木条声学天花板面板。模块化面板，可集成于T24格栅或通过螺钉固定于金属或木质龙骨；适用于建筑项目、办公空间和公共室内环境。开孔率88%，标准试验条件下αw = 0.9。

特点
提供两种安装方式以适配不同的天花系统：

• 安装于T24格栅
• 螺钉固定于金属或木质框架

技术参数

• 面板尺寸：1880 x 600 mm
• 木条截面：20 mm（边） x 42 mm（高）
• 木条间距：34.54 mm
• 木条中心距：54.54 mm
• 黑色后置对条：34 x 45 mm
• 总厚度：69 mm
• 木种：silver fir、松木、橡木
• 面密度：silver fir 7.5 kg/m2；松木 8.6 kg/m2；橡木 10.1 kg/m2
• 开孔率：88 %

声学性能
加权吸声系数：αw = 0.9。吸声等级：A级。声学数据（αp、αw、吸声等级）按ISO 11654计算（面板 + 声学补充材料 + 在E250 mm空腔上20 mm岩棉）。

表面/反应性防火（EN 13501-1）
提供阻燃处理的表面选项。反应性防火等级：Euroclass B-s1, d0 或 B-s2, d0，取决于木种和表面处理。

安装
可在T24格栅安装或螺钉固定于金属/木质框架，符合NF EN 13964和DTU 58-1标准。

背板
刚性声学岩棉板（2.4 kg/m²），覆黑色无纺布（尺寸：600 x 600 mm；厚度：20或22 mm）。注：背板不由制造商提供。

木材与饰面
木材

• 接拼松木
• Silver fir
• 松木
• 橡木

木条饰面
清漆饰面

• 透明清漆

防火处理饰面

• 原色
• 道格拉斯
• 橡木
• 白橡
• 蜂蜜色

上蜡色漆饰面

• 白色
• 道格拉斯
• 橡木
• 白橡
• 绿色
• Cenza
• Wenge
• 黑色

对条饰面

• 黑色

其他颜色可按要求定制。敏感环境可选透明清漆。

技术规格

• 面板尺寸：1880 x 600 mm
• 木条截面：20 mm（边） x 42 mm（高）
• 木条间距：34.54 mm
• 木条中心距：54.54 mm
• 黑色后置对条：34 x 45 mm
• 总厚度：69 mm
• 木种：silver fir、松木、橡木
• 面密度：silver fir 7.5 kg/m2；松木 8.6 kg/m2；橡木 10.1 kg/m2
• 开孔率：88 %
• 声学：αw = 0.9；吸声等级A（ISO 11654条件）
• 反应性防火：Euroclass B-s1, d0 或 B-s2, d0，取决于木材/饰面
• 安装：T24格栅或螺钉固定于金属/木质框架（NF EN 13964，DTU 58-1）
