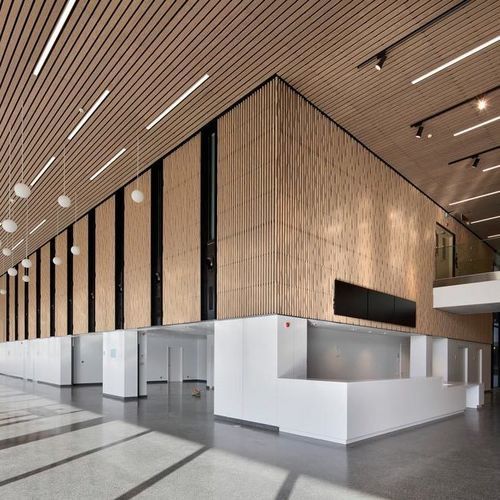

吊顶天花板隔音板 LINEA 9.2.1

枞木实木栎木

简要说明
用于吊顶的实木条状吸声面板，型号 LINEA 9.2.1。可用于 T24 明架龙骨或螺栓固定安装；提供多种木材和表面处理选项。

概述
LINEA 9.2.1 是为吊顶系统设计的条状实木吸声天花板面板。该产品由正面条板与背面对条系统组成，可安装于 T24 明架或螺钉固定于承重框架。可选多种木材和饰面。

主要特性

• 两种安装方式：T24 龙骨安装或螺钉固定。
• 可拧螺钉固定于金属或木质承重结构。
• 背部对条系统采用黑色对条。
• 可配背部吸声衬填（刚性岩棉板）— 背部吸声材料不由 Laudescher 提供。

声学性能

• 加权吸声系数：αw = 0.30
• 吸声等级：D 级
• 数据按 ISO 354 与 ISO 11654 计算/测量（在 E250 mm 风道上，使用 LR 20 mm 吸音补充材料测试）。

饰面 / 耐火性能

• 耐火等级：根据木材种类和饰面，可为 Euroclass B-s1,d0 或 B-s2,d0。
• 可选符合比利时防火标准 NBN 713.020。

耐火稳定性 (NBN 713.020)
LINEA 9.2.1 可做适配（型号 LINEA 9.2.1 R），以根据比利时标准 NBN 713.020 提供 30 分钟耐火稳定性。

安装

• 可安装于 T24 明架或通过螺钉固定。
• 安装标准：符合 EN 13964 与 DTU 58-1。

背板

• 刚性吸声岩棉板（2.4 kg/m²），表面覆黑色无纺布（规格 600 x 600 mm；厚度 20 或 22 mm）。
• 背部吸声板不由 Laudescher 提供。

木材与饰面

• 木材种类：银冷杉（Douglas/云杉变体）、松木、橡木。
• 饰面选项：板岩效果、上漆饰面（透明漆、白蜡洗、柔和白漆）与 wax color 上色（示例：白色、白橡、Douglas、橡木、蜂蜜色、桃花心木、樱桃木、巧克力色、灰色、黄檀、黑色、绿色）。
• 对条饰面：可提供 wax color（示例：黑色）。

下载 / 证书
LINEA 9.2.1 的产品资料、声学证书、色卡及防火合规/认证文件可下载。

技术参数表
面板尺寸：2495 x 600 mm（仅螺钉固定）；1880 x 600 mm；1265 x 600 mm
条板截面：90 mm（面） x 20 mm（高）
条板间距：10 mm
条板中心距：100 mm
黑色背部对条：34 x 45 mm
总厚度：60 mm
木材种类：银冷杉、松木、橡木
面密度（银冷杉）：11.7 kg/m²
面密度（松木）：14.3 kg/m²
面密度（橡木）：16.8 kg/m²
开口率：10%

技术规格

• 型号：LINEA 9.2.1
• 类型：用于吊顶的条状实木吸声面板
• 可用尺寸：2495 x 600 mm（螺钉固定）；1880 x 600 mm；1265 x 600 mm
• 条板截面：90 x 20 mm（面 x 高）
• 条板间距：10 mm；中心距：100 mm
• 背部对条：34 x 45 mm（黑色）
• 总厚度：60 mm
• 木材种类：银冷杉、松木、橡木
• 面密度：银冷杉 11.7 kg/m²；松木 14.3 kg/m²；橡木 16.8 kg/m²
• 开口率：10%
• 声学：αw = 0.30（D 级）
• 防火：根据木材/饰面为 Euroclass B-s1,d0 或 B-s2,d0；可选 LINEA 9.2.1 R 达到 SF 30 分（NBN 713.020）
• 安装规范：EN 13964、DTU 58-1
