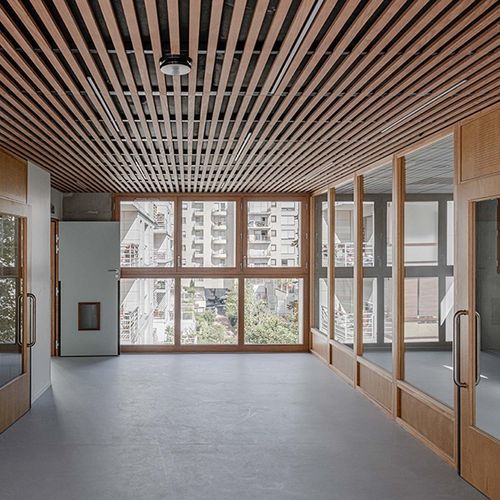

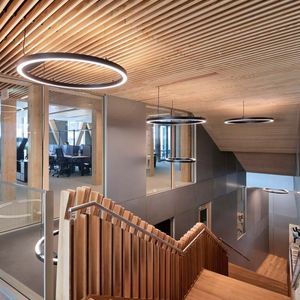

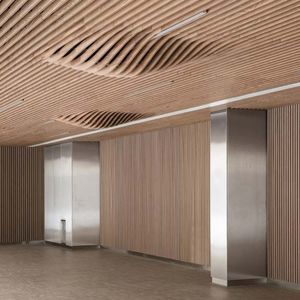

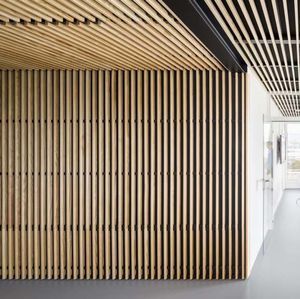

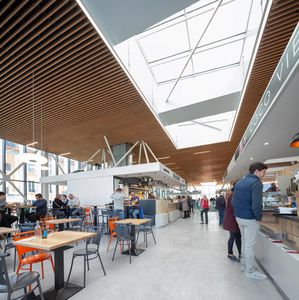

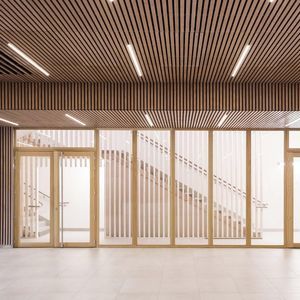

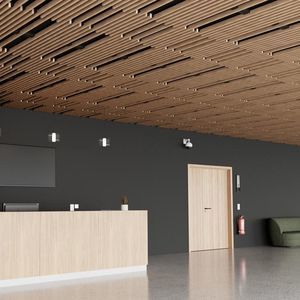

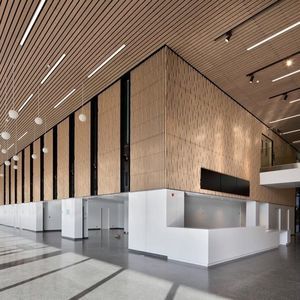

吊顶天花板隔音板 LINEA 4.2.4

实木栎木松木

简要说明

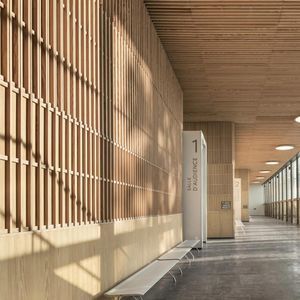

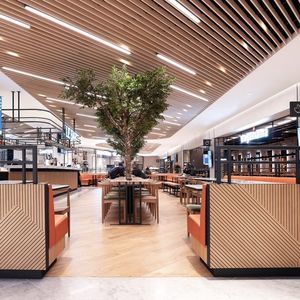

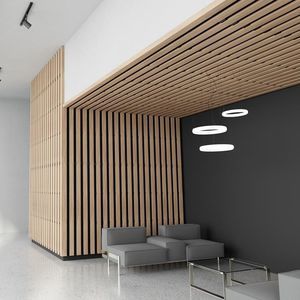

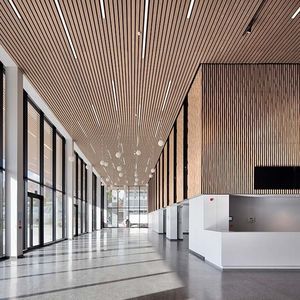

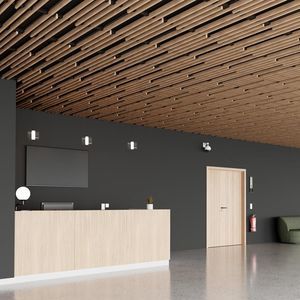

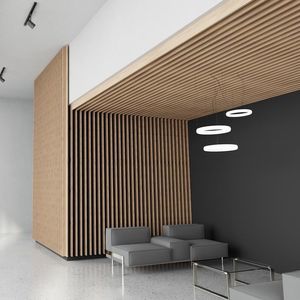

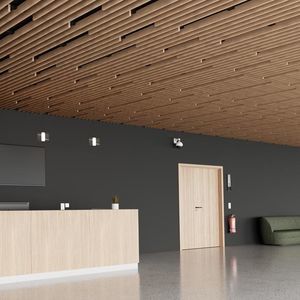

用于悬挂天花板的实木吸音面板，提供适用于 T24 格栅的版本或可拧螺钉固定至金属或木框架的版本。

特性

• 两种安装方式：适用于 T24 格栅或可拧固于金属/木结构。

声学性能
加权吸声系数：αw = 0.75
吸声等级：C 级
各项吸声数据（αp、αw、吸声等级）按 ISO 11654 计算（LINEA + LR 20 mm 吸音补充件，腔体 E250 mm）。吸声测量依据 ISO 354。

表面 / 耐火性能（按 EN 13501-1）
阻燃处理，依木种和表面处理不同为 Euroclass B-s1, d0 或 B-s2, d0。

安装

• 可安装于 T24 格栅或用螺钉固定
• 符合 NF EN 13964
• 符合 DTU 58-1

背板
刚性吸音岩棉板（2.4 kg/m²），表面覆黑色无纺布（尺寸：600 x 600 mm；厚度：20 或 22 mm）。背板由 Laudescher 不提供。

面板尺寸

• 面板尺寸：2495 x 600 mm（仅限螺钉固定）；1880 x 600 mm；1265 x 600 mm
• 槽板面宽 x 高度：42 x 20 mm
• 槽板间距：43.71 mm — 中心距：85.71 mm
• 黑色后置对拉条：34 x 45 mm
• 总厚度：55 mm
• 开口率：51%

木材与涂饰

• 木种：接缝松、银冷杉、松、橡木
• 可按要求提供其他颜色
• 敏感环境可选透明清漆

槽板表面处理
清漆处理

• 透明清漆

阻燃处理表面

• 天然（阻燃漆）
• 道格拉斯
• 橡木
• 白橡
• 蜂蜜色

蜡色涂饰

• 白色
• 道格拉斯
• 橡木
• 白橡
• 绿色
• Cenza
• Wenge
• 黑色

下载与证书
产品数据表、声学证书、LINEA 色卡及 Cradle to Cradle™ LINEA 证书作为产品文档可用。

技术规格

• 产品：Linea 4.2.4 Ceiling
• 类型：用于悬挂天花板的实木吸音面板
• 面板尺寸：2495 x 600 mm（仅限螺钉固定）；1880 x 600 mm；1265 x 600 mm
• 槽板面宽 x 高度：42 x 20 mm
• 槽板间距：43.71 mm；中心距：85.71 mm
• 总厚度：55 mm
• 后置对拉条：34 x 45 mm
• 开口率：51%
• 木种：银冷杉、松、橡木
• 面密度：银冷杉 6.8 kg/m2；松 8.9 kg/m2；橡木 10.3 kg/m2
• 声学：αw = 0.75（吸声等级 C）— ISO 11654 / ISO 354
• 耐火性能：Euroclass B-s1, d0 或 B-s2, d0，取决于木材和表面处理
• 安装方式：T24 格栅或螺钉固定于金属/木结构；符合 NF EN 13964 和 DTU 58-1
• 背板：刚性岩棉板 2.4 kg/m²，覆黑色无纺布（600 x 600 mm；20 或 22 mm）— 不提供
