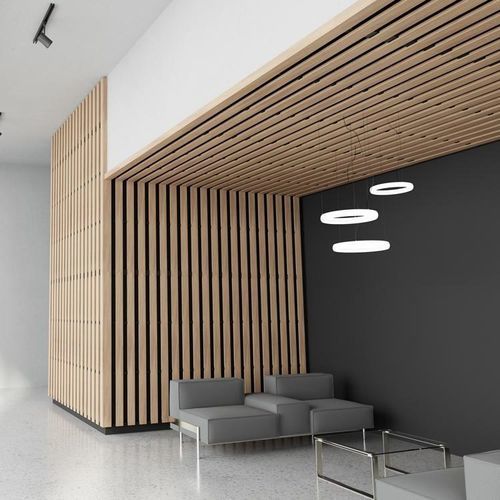

吊顶天花板隔音板 LINEA 9.2.6

枞木木制实木

产品说明
用于吊顶的实木吸音面板，适用于T24明架安装或螺钉固定在承重框架上。面层为实木条板，背部设有对向龙骨，可选声学填充（硬质岩棉不随产品提供）。

版本

• 用于安装在T24格栅
• 用于螺钉固定到金属或木制框架

主要特性

• 实木条板，条板截面90×20 mm，条板间距60 mm（中心距150 mm）
• 总厚度：55 mm；开孔率：40%
• 可选木种：云杉/杉、松、橡木
• 两种安装方式适应现场施工需求

技术参数
面板尺寸：2495 x 600 mm（仅螺钉固定）
1880 x 600 mm
1265 x 600 mm
条板截面：90 mm（面） x 20 mm（高）
条板间距：60 mm
条板中心距：150 mm
黑色背对向龙骨：34 x 45 mm
总厚度：55 mm
面密度（云杉）：7.4 kg/m2
面密度（松）：9.9 kg/m2
面密度（橡木）：11.6 kg/m2
开孔率：40%

声学性能

• 加权吸声系数：αw = 0.65
• 吸声等级：C级
• 数据按 ISO 11654 计算（LINEA + LR 20 mm 在 E250 mm 夹层），吸声按 ISO 354 测量

饰面 / 耐火反应
可提供阻燃饰面：根据木种和饰面可达 Euroclass B-s1,d0 或 B-s2,d0。可按需符合比利时 NBN 713.020 标准。

耐火性能
LINEA 9.2.6 可按 LINEA 9.2.6 R 方案适配比利时 NBN 713.020 标准，提供30分钟耐火稳定性（SF 30 min）。

安装
按 NF EN 13964 和 DTU 58-1，可在 T24 格栅上安装或通过螺钉固定。

背板
硬质吸音岩棉板（2.4 kg/m²），表面覆黑色无纺布（600 x 600 mm；厚度20或22 mm）。Laudescher 不提供背板。

木材与饰面

• 可选木种：拼接松、云杉/杉、松、橡木
• 条板饰面：清漆（敏感环境可选透明清漆）
• 可选阻燃处理饰面及蜡色（wax-color）产品；其他颜色可按要求提供

可下载资料
提供产品说明书、声学证书、颜色样本、LINEA Cradle to Cradle™ 证书及比利时防火合规文件等技术资料下载。

技术规格

• 型号：Linea 9.2.6
• 面板尺寸：2495 x 600 mm（仅螺钉固定）；1880 x 600 mm；1265 x 600 mm
• 条板截面：90 x 20 mm
• 条板间距：60 mm；中心距：150 mm
• 总厚度：55 mm
• 黑色背对向龙骨：34 x 45 mm
• 开孔率：40%
• 可选木种：云杉/杉、松、橡木（拼接松及其他可按需提供）
• 面密度：7.4 kg/m²（云杉）；9.9 kg/m²（松）；11.6 kg/m²（橡木）
• 声学：αw = 0.65 — 吸声等级C（ISO 354 / ISO 11654）
• 耐火反应：Euroclass B-s1,d0 或 B-s2,d0，视木种/饰面而定；可适配 NBN 713.020（LINEA 9.2.6 R）
• 安装标准：NF EN 13964、DTU 58-1
• 背板：硬质岩棉板 2.4 kg/m²（不提供）
