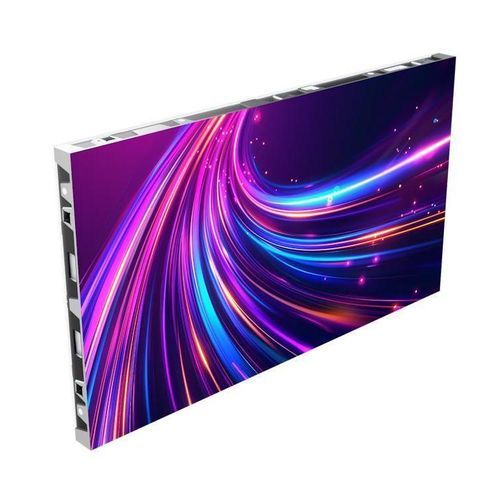

壁挂LED灯板 27HDL5115IP/00

模块化数码商用

产品概述
来自 Unite LED 5000 系列（L-Line）的室内 COB 翻片式 LED 单元，型号 27HDL5115IP/00。适用于对像素间距要求较细、机柜尺寸紧凑且功耗较低的室内 LED 墙体与显示屏。

尺寸
27 英寸（机柜对角 27.1"）

配件
螺钉：六角 M6，22 mm
快速入门指南：纸质印刷
网线：RJ45 75 cm、RJ45 15 cm

机柜
外形尺寸（W×H×D）：600 × 337.5 × 33.6 mm
接收卡：Novastar A8S-N
机柜分辨率：384 × 216（W×H）
机柜像素数：82,944 点
机柜面积：0.2052 m²
机柜重量：4.7 ± 0.2 kg
结构：压铸（die-cast）
数据接口：RJ45
电源接口：3 针连接器

电源
输入电压：AC 100–240 V
典型功耗（机柜，AC）：< 40 W
机柜最大功耗（AC）：397 W
机柜最大功率（BC）：< 81 W
黑屏功耗：< 22 W
电源串联最大机柜数：16
BTU/m²（AC）：982；（BC）：1326

认证与保修
认证：CE、UKCA、FCC、ETL、RoHS、CCC、SASO
保修期：36 个月

工作环境
适用环境：室内
存储温度：-40 – 60 ℃
工作温度：-10 – 45 ℃
存储湿度：10%–70% RH
工作湿度：10%–90% RH

画面 / 显示
像素间距：1.5625 mm
亮度：600 nits
刷新率：3840 Hz
帧频：50–60 Hz
位深：13 bit
可视角（H/V）：160° / 160°
亮度均匀性：≥97%
默认色温：6500K ± 500（可调 3000–10000 K）
对比度（典型）：5000:1

模组
LED 类型：COB（flip chip）
模组尺寸：150 × 168.75 mm（W×H）
模组分辨率：96 × 108（W×H）
像素构成：1R1G1B flip chip
LED 寿命：100,000 小时
模组重量：0.137 kg
LED 极性：共阳（common anode）
黑屏省电：支持

包装信息
包装尺寸：822 × 461 × 99 mm（W×H×D）
净重（不含包装）：< 4.8 kg
毛重（含包装）：6.3 ± 0.2 kg
包装材料重量：纸板约 1100 ± 100 g；塑料约 400 ± 100 g

技术规格

• 系列：Unite LED 5000 Series (L-Line)
• 型号：27HDL5115IP/00
• 机柜尺寸：600 × 337.5 × 33.6 mm
• 机柜对角：27.1"
• 像素间距：1.5625 mm
• 机柜分辨率：384 × 216
• 机柜像素数：82,944
• 模组尺寸：150 × 168.75 mm
• 模组分辨率：96 × 108
• LED 类型：COB（flip chip）
• 像素构成：1R1G1B flip chip
• 亮度：600 nits
• 刷新率：3840 Hz
• 帧频：50–60 Hz
• 位深：13 bit
• 默认色温：6500K ± 500（可调 3000–10000 K）
• 对比度：5000:1
• 亮度均匀性：≥97%
• LED 寿命：100,000 小时
• 重量（机柜）：4.7 ± 0.2 kg
• 机柜面积：0.2052 m²
• 输入电压：AC 100–240 V
• 典型功耗（AC）：<40 W
• 电源串联最大机柜数：16
• 数据接口：RJ45
• 接收卡：Novastar A8S-N
• 结构：die-cast
• 认证：CE、UKCA、FCC、ETL、RoHS、CCC、SASO
• 保修：36 个月
