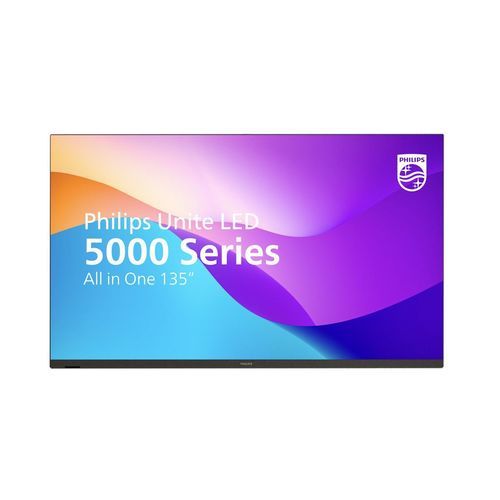

大尺寸LED显示器 135HDL5015IA/00

专业室内壁挂

概述
面向会议室和礼堂的专业室内LED显示屏。集成一体化（AIO）机柜方案，出厂时已预装并预配置，可简化安装和调试。针对色彩均匀性、高对比度和长期运行设计。

系列
5000 Series / AIO

尺寸
135″

连接
外部控制：RS232C 2.5 mm 接口；RJ45；RJ45 至 LED 屏；IR 3.5 mm 接口
音频输入：3.5 mm 微型接口
视频输出：DisplayPort 1.4
视频输入：DVI-I；DisplayPort 1.4；HDMI 2.0；USB 3.0；USB-C
音频输出：3.5 mm 耳机/线路输出接口

配件

• 遥控器及AAA电池
• RS232 电缆
• 电源线
• 快速入门指南
• RS232 链接线
• IR 传感器线
• USB 盖和螺丝
• 电缆夹
• 按键板和 IR 接收板
• 按键板与 IR 接收板连接线
• 扬声器组件
• 墙挂支架

Wi‑Fi 模块
CRD22 Wi‑Fi 与蓝牙 USB 模块，含 2 根天线

内部播放器
存储：32 GB eMMc
GPU：ARM Mali-T860 MP4
内存：4 GB RAM
CPU：2 x A72 + 4 x A53

机柜
接收卡规格：A5s plus
机柜尺寸（英寸）：135″
机柜像素（dot）：414,720
接收卡品牌：Novastar
机柜分辨率（W x H）：384 x 1080
电源接口：C40
机柜厚度（mm）：70.5
重量（kg）：29
机柜面积（m2）：1.0125
机柜结构：挤压铝合金
数据接口：RJ45

电源
交流电：AC 100~240 V
典型功耗：816 W
最大功耗：2,260 W

认证与保修
认证：CE；FCC SDOC Part 15 Class A；EMC：EN55032 / EN55035 / EN61000-3-2 / EN61000-3-3；IEC/UL62368；ETL
保修：2 年

工作环境
工作温度：0 ~ 40 °C
存储温度：-40 ~ 60 °C
工作湿度：≤90% RH
存储湿度：≤93% RH

图像 / 显示
色温调节范围：2000 ~ 10000 K
纵横比：16:9
可视角度：水平 160° / 垂直 160°
刷新率：3840 Hz
帧频：50/60 Hz
扫描率：1/48
校准前亮度：900 cd/m²；校准后亮度：700 cd/m²
亮度均匀度：≥95%
对比度（典型）：8000:1

模组
LED 类型：SMD 1212
LED 寿命：100,000 小时
模组尺寸（W x H mm）：300 x 168.75
像素间距：1.5625 mm
像素构成：1R1G1B
模组分辨率（W x H 像素）：192 x 108

包装数据
包装尺寸（mm）：1830 x 1050 x 780
毛重（kg）：277

技术规格

• 型号：Unite LED 5000 Series (AIO)
• 产品编码：135HDL5015IA/00
• 屏幕尺寸：135″
• 机柜分辨率：384 x 1080 (W x H)
• 机柜像素（dot）：414,720
• 像素间距：1.5625 mm
• 模组分辨率：192 x 108 像素
• LED 类型：SMD 1212；寿命 100,000 小时
• 亮度：900 cd/m²（校准前）；700 cd/m²（校准后）
• 对比度：8000:1
• 刷新率：3840 Hz；帧频：50/60 Hz
• 可视角度：160° H / 160° V
• 功耗：典型 816 W；最大 2,260 W
• 电源：AC 100~240 V
• 机柜面积：1.0125 m²；机柜重量：29 kg
• 结构：挤压铝合金
• 接收卡：Novastar A5s plus
• 内部播放器：32 GB eMMc、4 GB RAM、ARM Mali-T860 MP4、CPU 2 x A72 + 4 x A53
• 连接性：DVI-I、DisplayPort 1.4、HDMI 2.0、USB 3.0、USB-C、RJ45、RS232、IR
• 随附配件：遥控器、RS232 电缆、电源线、快速入门指南、IR 传感器线、扬声器组件、墙挂支架等
• 工作范围：0~40 °C（工作）；存储 -40~60 °C
• 湿度：≤90%（工作）；≤93%（存储）
• 认证：CE、FCC、EN55032、EN55035、IEC/UL62368、ETL
• 保修：2 年
