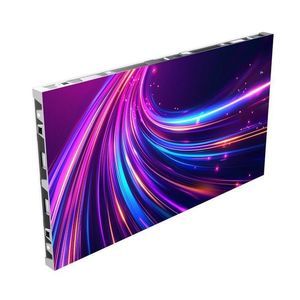

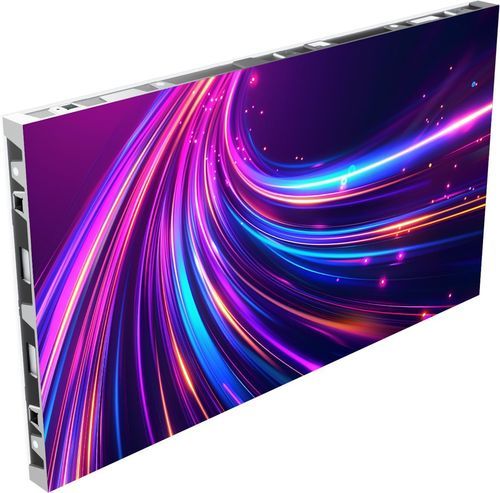

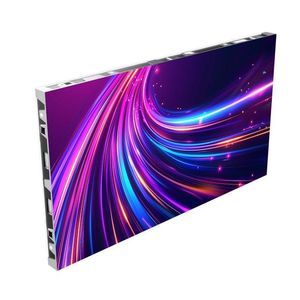

壁挂LED灯板 27HDL5178IP/00

模块化数码商用

概览
面向投资的COB翻芯面板系列，兼具分辨率、可靠性与能效。低功耗降低使用成本，平整哑面便于维护。

尺寸
27"

附件
局域网线（类型/长度）：RJ45 75 cm / RJ45 15 cm
螺丝（类型/长度 mm）：六角 M6，22 mm
QSG（快速入门指南）：印刷在纸箱上

箱体
箱体尺寸（宽 x 高 x 深 mm）：600 x 337.5 x 33.6
接收卡数量：2 pcs
箱体像素（点）：1,638,400
接收卡品牌：Novastar A10s Pro x 2
箱体对角（英寸）：27.1"
箱体分辨率（宽 x 高）：768 x 432 mm
电源接口：3针接口
重量（kg）：4.7 ± 0.2
箱体面积（m2）：0.2052
箱体材质：压铸铝
数据接口：RJ45

电源
箱体最大功耗 (W) (BC)：< 75
电源串联最大箱体数：16
输入电压：AC100~240 V
箱体最大功耗 (W) (AC)：< 59
BTU/M2 (AC)：1036
箱体典型功耗 (W) (AC)：< 30
功耗/M2 (W) (BC)：371.5
功耗/M2 (W) (AC)：303.75
BTU/M2 (BC)：1267
黑屏功耗 (W)：< 20

其他
认证：

• CCC
• CE
• ETL
• FCC
• SASO
• UKCA
• RoHS

保修期：36 个月

工作条件
使用环境（室内/室外）：室内
储存温度范围：-40 ~ 60 °C
储存湿度范围 [RH]：10%–70% RH
工作温度范围：-10 ~ 45 °C
工作湿度范围 [RH]：10%–90% RH

显示
色深（bit）：13
校准（亮度/颜色）：颜色与亮度
色温可调范围：3000–10000
可视角（水平）：160 度
刷新率（Hz）：3840 Hz
帧频（Hz）：50–60
视角 (°) H/V：160°
亮度（nits）：600 nit
亮度均匀性：>=97%
对比度（典型）：5000:1
可视角（垂直）：160 度
默认色温：6500 ± 500
色温可调范围 (K)（软件）：3000–10000

模组
LED 类型：COB
LED 寿命（小时）：100,000
模组尺寸（宽 x 高 mm）：150 x 168.75
像素构成：1R1G1B Flip Chip
像素间距（mm）：0.78125
重量（kg）：0.15
LED 极性类型：共阴（Common Cathode）
黑屏节能：Yes
模组分辨率（WxH 像素）：192 x 216

包装数据
净重（不含配件和包装的产品 kg）：< 4.8 kg
包装纸板/纸总重（克）：1100 ± 100
包装塑料总重（LDPE/EPE/HDPE/PVC/ 克）：400 ± 100
包装尺寸（宽 x 高 x 深 mm）：822 x 461 x 99
毛重（整机含配件及包装 kg）：6.3 ± 0.2

特性 / 技术规格

• 产品代码 / 标题：27HDL5178IP/00
• 系列 / 线路：Unite LED 5000 Series / L-Line
• 尺寸：27"
• 箱体尺寸（W x H x D）：600 x 337.5 x 33.6 mm
• 箱体对角：27.1"
• 箱体分辨率（W x H）：768 x 432 mm
• 箱体像素（点）：1,638,400
• 箱体面积：0.2052 m2
• 箱体结构：压铸铝
• 箱体重量：4.7 ± 0.2 kg
• 产品净重（不含配件及包装）：< 4.8 kg
• 毛重（含包装及配件）：6.3 ± 0.2 kg
• 电源连接器：3针接口
• 输入电压：AC100~240 V
• 箱体最大功耗 (BC)：< 75 W
• 箱体最大功耗 (AC)：< 59 W
• 典型功耗 (AC)：< 30 W
• 功耗/M2 (BC)：371.5 W
• 功耗/M2 (AC)：303.75 W
• 电源链最大箱体数：16
• BTU/M2 (AC)：1036
• BTU/M2 (BC)：1267
• 黑屏功耗：< 20 W
• 接收卡数量：2 pcs (Novastar A10s Pro x 2)
• 数据接口：RJ45
• LAN线（含）：RJ45 75 cm / RJ45 15 cm
• 螺丝（含）：Hex M6，22 mm
• QSG：印刷在纸箱上的Quick Start Guide
• 模组尺寸（W x H）：150 x 168.75 mm
• 像素间距：0.78125 mm
• 模组分辨率（WxH）：192 x 216 像素
• 像素构成：1R1G1B Flip Chip
• LED 类型：COB (Flip Chip)
• LED 寿命：100,000 hrs
• LED 极性类型：共阴（Common Cathode）
• 黑屏节能：Yes
• 色深：13 bit
• 刷新率：3840 Hz
• 帧频：50–60 Hz
• 视角 (H/V)：160° / 160°
• 亮度（典型）：600 nits
• 亮度均匀性：>= 97%
• 对比度（典型）：5000:1
• 默认色温：6500 ± 500 K
• 色温可调范围（软件）：3000–10000 K
• 校准：颜色与亮度
• 工作温度：-10 ~ 45 °C
• 储存温度：-40 ~ 60 °C
• 工作湿度：10%–90% RH
• 储存湿度：10%–70% RH
• 认证：CCC, CE, ETL, FCC, SASO, UKCA, RoHS
• 保修期：36 months
