低温收集器 OPEN LT

耐腐蚀

产品概述

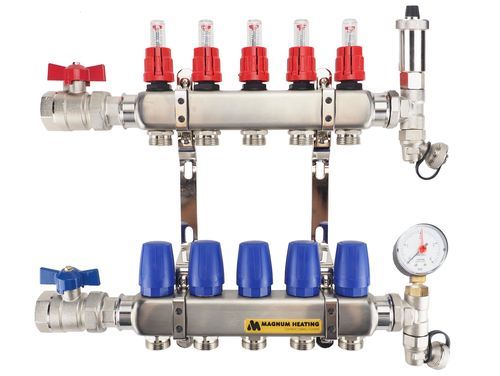

MAGNUM Premium Stainless Steel Open LT 分配器用于低温供暖系统，机体采用不锈钢4301制造。产品出厂配备一次侧1" 球阀、自动排气阀、2个排水阀和压力表，便于现场安装。

适用场景

• 集中供暖锅炉 — 适用
• 热泵 — 适用
• 太阳能热（配缓冲罐） — 适用
• 颗粒炉（生物质炉） — 适用
• 区域集中供热 — 适用

可选型号 / 尺寸

• W32002 - MAGNUM Premium Stainless Steel Open LT 2 Groups - 270 x 380 x 100 mm
• W32003 - MAGNUM Premium Stainless Steel Open LT 3 Groups - 320 x 380 x 100 mm
• W32004 - MAGNUM Premium Stainless Steel Open LT 4 Groups - 370 x 380 x 100 mm
• W32005 - MAGNUM Premium Stainless Steel Open LT 5 Groups - 420 x 380 x 100 mm
• W32006 - MAGNUM Premium Stainless Steel Open LT 6 Groups - 470 x 380 x 100 mm
• W32007 - MAGNUM Premium Stainless Steel Open LT 7 Groups - 520 x 380 x 100 mm
• W32008 - MAGNUM Premium Stainless Steel Open LT 8 Groups - 570 x 380 x 100 mm
• W32009 - MAGNUM Premium Stainless Steel Open LT 9 Groups - 620 x 380 x 100 mm
• W32010 - MAGNUM Premium Stainless Steel Open LT 10 Groups - 670 x 380 x 100 mm
• W32011 - MAGNUM Premium Stainless Steel Open LT 11 Groups - 720 x 380 x 100 mm
• W32012 - MAGNUM Premium Stainless Steel Open LT 12 Groups - 770 x 380 x 100 mm
• W32013 - MAGNUM Premium Stainless Steel Open LT 13 Groups - 820 x 380 x 100 mm
• W32014 - MAGNUM Premium Stainless Steel Open LT 14 Groups - 870 x 380 x 100 mm
• W32015 - MAGNUM Premium Stainless Steel Open LT 15 Groups - 955 x 365 x 100 mm

规格

• 进水阀：1" 球阀（可密封）
• 进水处恒温器：不包含
• 循环泵：不包含
• 分路流量计：包含
• 温度计：不包含
• 压力表：包含
• 排气阀：包含
• 回水阀：包含
• 检验 / 认证：CE

技术细节

• 分配器主体：不锈钢4301
• 恒温组阀 M30x1.5，与 MAGNUM 执行器兼容
• 分组配备专业流量计，量程 0–2.5 L/min
• 分路连接兼容 3/4" Eurocone
• 一次侧 1" 接口，可通过球阀密封
• 标配安装材料
• 一次侧 1" 球阀（红把手）
• Camflux 流量计 2.5 L/min - 1/2"
• 压力表 40 mm 轴向 1/8"
• 自动排气阀 镀镍 1/2"，带 O 型圈
• 回水侧 1" 球阀（蓝把手）

包装内容

• 出厂试验报告
• 安装说明书
• 保修证书
• MAGNUM Premium Stainless Steel Open LT 分配器

保修
MAGNUM Premium Stainless Steel Open LT：机体保修10年，配件保修2年。

技术参数 / 规格

• 材质：不锈钢4301（分配器机体）
• 一次侧连接：1"（可由1" 球阀密封）
• 分路连接：兼容 3/4" Eurocone
• 随附配件：1" 球阀（红/蓝把手）、自动排气阀 1/2"、压力表 40 mm 轴向 1/8"、Camflux 流量计 2.5 L/min（1/2"）
• 流量计量程：0–2.5 L/min
• 安装材料：标配
• 标准 / 检验：CE
• 保修：机体10年，配件2年
