明装电箱 900004

专业户外带设备

产品概述

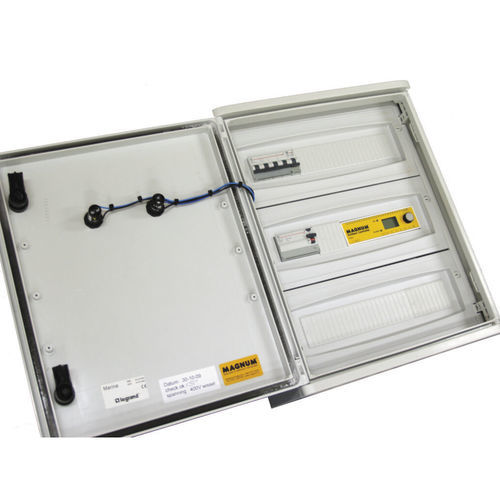

完整的防水室外控制柜，根据电缆/加热垫数量及所需功率制造并装配。适用于230 V和400 V系统，可按项目需求定制组装。

接线箱

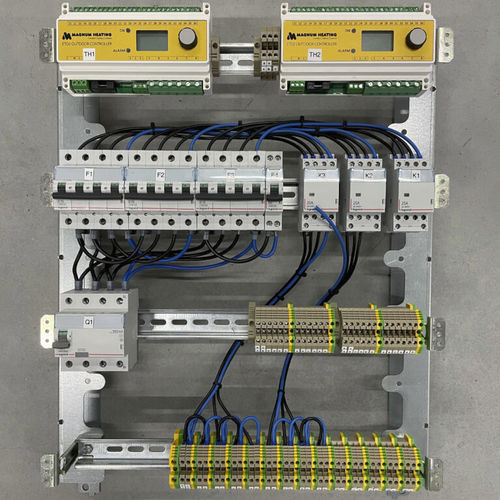

控制柜按项目定制装配。标准版本（符合 NEN1010）配备防水电缆进线、磁性回路（继电器）、断路器、漏电保护开关、便于连接电源和加热电缆的接线端子，以及专用室外传感器单元。安装应遵循配电箱内的接线图。

可用型号
Art.nr. | Description | kW | 柜体尺寸 | 单位 | 备注
900004 | MAGNUM Outdoor control cabinet | 3.6 kW | 430 x 310 x 160 mm | 台/1 | 含 ETO2-4550 导轨温控器 和 2x ETOG-56 传感单元
900010 | MAGNUM Outdoor control cabinet | 10 kW | 500 x 400 x 200 mm | 台/1 | 含 ETO2-4550 导轨温控器 和 2x ETOG-56 传感单元
900020 | MAGNUM Outdoor control cabinet | 20 kW | 500 x 400 x 200 mm | 台/1 | 含 ETO2-4550 导轨温控器 和 2x ETOG-56 传感单元
900030 | MAGNUM Outdoor control cabinet | 30 kW | 700 x 520 x 253 mm | 台/1 | 含 ETO2-4550 导轨温控器 和 2x ETOG-56 传感单元
900040 | MAGNUM Outdoor control cabinet | 40 kW | 700 x 520 x 253 mm | 台/1 | 含 ETO2-4550 导轨温控器 和 2x ETOG-56 传感单元
900050 | MAGNUM Outdoor control cabinet | 50 kW | 700 x 520 x 253 mm | 台/1 | 含 ETO2-4550 导轨温控器 和 2x ETOG-56 传感单元

规格
ETO2-4550 导轨 | 温控器 0°C / +5°C 230 V
2x ETOG-56 传感单元 | 湿度与温度
无源触点 | 3 x 16 A
所需电磁回路（继电器） | 230 V / 400 V
所需安装断路器 | 16 A
接线端子 | 用于固定电源线
指示灯 | 以具体型号为准
保修 | 2年

技术特性

• 防水控制柜，按项目定制装配
• 适用于230 V和400 V系统
• 标准配置：防水电缆进线、磁性回路（继电器）、断路器、漏电保护开关、接线端子
• 列示型号包含 ETO2-4550 导轨温控器 和 2x ETOG-56 传感单元
• 无源触点：3 x 16 A
• 所需安装断路器：16 A
• 可用柜体尺寸：430 x 310 x 160 mm；500 x 400 x 200 mm；700 x 520 x 253 mm
• 功率选项：3.6 kW；10 kW；20 kW；30 kW；40 kW；50 kW
• 保修：2年
