电地暖 125006

工业户外

概述
适用于大型铺装区域，例如装卸平台、坡道和车道等需要可靠除冰的场所。MAGNUM Outdoor电缆可在砂床、混凝土或沥青浇筑前直接固定到加固网格上。MAGNUM Outdoor作为完整系统提供，包括加热电缆、两个传感器单元（湿度+室外温度）和定制防水控制柜。

结构与材料
供电导体与电阻丝为一体连接。铝制加强护套保护电阻丝免受机械损伤并提供EMC屏蔽，防止对手机、电动门/门禁及安防设备的干扰。电缆采用PTFE（特氟龙）内护套，外护套为耐化学腐蚀的PVC。

完整系统
MAGNUM Outdoor的安装按订单计算和设计。防水控制柜（IP-65）根据电缆/电毯数量和功率制造并尺寸定制。对于大型项目，控制柜可扩展带有调节型功率调节器，最大可达50 kW，以避免功率峰值并节能。系统可用于230 V和400 V电网。

可用型号/长度及电气参数
Art.nr. | 长度 | 接线长度 | 功率 | 电压 | 电流 | 欧姆
125006 | 20 m | 10 m | 600 Watt | 230V | 2.6 | 88.2
125012 | 40 m | 10 m | 1200 Watt | 230V | 5.2 | 44.1
125019 | 63.3 m | 10 m | 1900 Watt | 230V | 8.3 | 27.8
125034 | 113.3 m | 10 m | 3400 Watt | 230V | 14.8 | 15.6

规格（应用与材料）
砂床 + 砖块：V
混凝土：V
冷拌沥青：V（可卷展施工！）
沥青至 < 240°C：V（可卷展施工！）
内护套：PTFE（特氟龙）
外护套：PVC
接线长度：10 m
功率：30 Watt/m
接入电压：230 V/50Hz
认证：IEC 800、CE、IPX7、VDE
保修：10 年

技术细节

• 功率密度：30 Watt/m
• 电缆功率范围：600 至 3400 Watt
• 接入电压：230 V/50Hz（系统亦可实现为400 V）
• 标准：IEC 800 和 CE
• 认证：ISO 9001
• 防护等级：IPX7
• 芯线绝缘：PTFE（特氟龙）
• 适用于可卷展马斯蒂克沥青，最高 240°C

安装方法（完整系统）

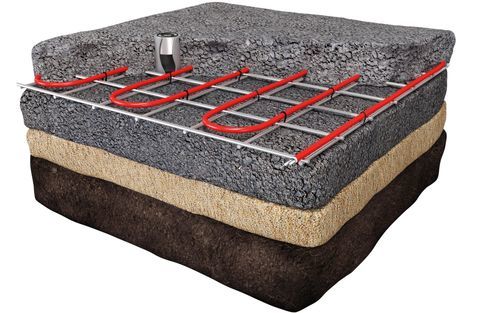

MAGNUM Outdoor系统按订单计算与设计。电缆在砂床、混凝土或沥青浇筑前固定于加固网格；如有规定，可采用马斯蒂克沥青的卷展施工方式。

保修
MAGNUM Outdoor电缆在电气功能方面提供10年保修。

特性 / 技术规格

• 预期应用：装卸平台、车道、停车场坡道及其他大型户外铺装区域
• 加热方式：固定式加热电缆系统集成于砂床、混凝土或沥青中
• 电缆结构：电阻丝+铝制加强护套，PTFE内护套，PVC外护套
• 传感器：两组传感器单元，测量湿度并结合室外温度
• 控制：定制防水控制柜（IP-65），可扩展带调节型调节器至50 kW
• 电压：230 V/50 Hz（系统亦可实现为230 V和400 V）
• 功率密度：30 W/m，单根电缆功率范围600 W至3400 W
• 沥青使用温度：适用于可卷展马斯蒂克沥青，最高 240°C
• 标准与认证：IEC 800、CE、IPX7、VDE、ISO 9001
• 保修：电气功能10年保修
