电地暖 120308

商用混凝土板户外

概述

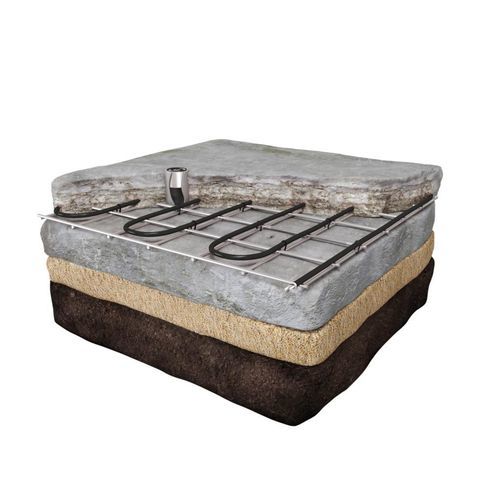

适用于大型户外区域（装货平台、停车场车道）需防雪防冰并确保安全的场所。MAGNUM Outdoor Cable 可在浇筑砂床、混凝土或沥青前直接固定于钢筋骨架中埋设。

系统组成
完整系统包括 MAGNUM 加热电缆、两个与室外温度配合测量湿度的传感器单元以及按项目功率定制的控制柜。

电缆结构与防护
电源线与电阻芯线为一体连接。铝制加固护套保护电阻丝免受机械损伤，并对电磁干扰（EMC）提供屏蔽，避免对手机、电动车库门/大门及安防设备造成干扰。
电缆采用 XLPE 内护套，外护套为耐化学腐蚀的 PVC。

整套系统
防水控制柜（IP-65）依据电缆/加热垫数量与功率进行制造与配置。对于大型项目，控制柜可扩展至包含最高 50 kW 的调节式功率调节器，以避免峰值负荷并节能。系统可按 230 V 或 400 V 实现。

安装
MAGNUM Outdoor 系统按订单计算和设计。电缆可在浇筑砂床、混凝土或沥青前直接固定于钢筋上。

产品款式（表）
Art.nr. | Description | Length | Length connecting wire | Power | Volt | Amps | Ohm
120308 | MAGNUM Outdoor Cable Concrete 30W/m | 10 m | 4 m | 300 Watt | 230V | 1.3 | 176
120458 | MAGNUM Outdoor Cable Concrete 30W/m | 15 m | 4 m | 450 Watt | 230V | 2.0 | 118
120608 | MAGNUM Outdoor Cable Concrete 30W/m | 20 m | 4 m | 600 Watt | 230V | 2.6 | 88
120758 | MAGNUM Outdoor Cable Concrete 30W/m | 25 m | 4 m | 750 Watt | 230V | 3.3 | 71
120908 | MAGNUM Outdoor Cable Concrete 30W/m | 30 m | 4 m | 900 Watt | 230V | 3.9 | 59
121208 | MAGNUM Outdoor Cable Concrete 30W/m | 40 m | 4 m | 1200 Watt | 230V | 5.2 | 44
121508 | MAGNUM Outdoor Cable Concrete 30W/m | 50 m | 4 m | 1500 Watt | 230V | 6.5 | 35
121808 | MAGNUM Outdoor Cable Concrete 30W/m | 60 m | 4 m | 1800 Watt | 230V | 7.8 | 29
122108 | MAGNUM Outdoor Cable Concrete 30W/m | 70 m | 4 m | 2100 Watt | 230V | 9.1 | 25
122408 | MAGNUM Outdoor Cable Concrete 30W/m | 80 m | 4 m | 2400 Watt | 230V | 10.4 | 22
123008 | MAGNUM Outdoor Cable Concrete 30W/m | 100 m | 4 m | 3000 Watt | 230V | 13.0 | 18
123408 | MAGNUM Outdoor Cable Concrete 30W/m | 113 m | 4 m | 3400 Watt | 230V | 14.8 | 16
123608 | MAGNUM Outdoor Cable Concrete 30W/m | 120 m | 4 m | 3600 Watt | 230V | 15.7 | 15
124208 | MAGNUM Outdoor Cable Concrete 30W/m | 140 m | 4 m | 4200 Watt | 230V | 18.3 | 13

规格（表）
砂床 + 砖块 - V
混凝土 - V
冷沥青 - X
沥青 < 240°C - X
内护套 - XLPE
外护套 - PVC
连接线长度 - 4 m
功率 - 30 Watt/m
接入电压 - 230 V/50Hz
认证 - IEC 800, CE, VDE, IPX7
保修 - 10 年

技术参数

• 功率 30 Watt/m
• 电缆功率范围 300 至 4200 Watt
• 接入电压 230 V/50Hz
• 标准 IEC 800 与 CE
• 认证 VDE
• 防护等级 IPX7
• 芯线绝缘 XLPE
