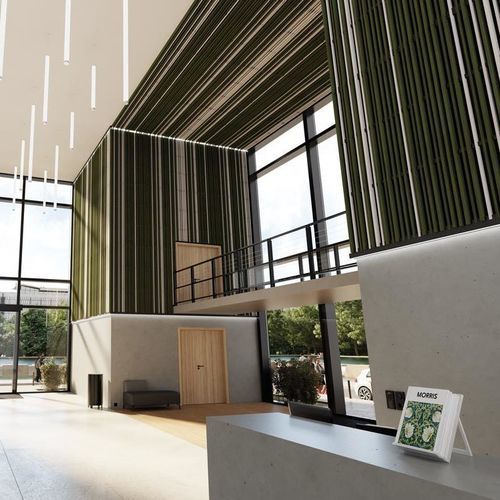

吊顶天花板隔音板 LINEA TOUCH

实木松木矩形

简短描述
实木条板式吸音吊顶板，可根据条板厚度和表面饰面进行配置。

概述
Linea Touch 提供模块化条板面板系统，允许多种条板截面、厚度和表面饰面的组合。在线配置器可视化面板组合，便于设计与规范选择。

配置选项

• 2 种条板截面（20×42 mm 与 20×22 mm）
• 可选 12 种清漆或蜡色彩饰面

版本 / 安装

• 用于安装于 T24 龙骨系统
• 可拧螺丝固定于金属或木质框架（2495×600 mm 尺寸仅限螺丝固定）

背板
刚性吸音岩棉板（2.4 kg/m²），表面覆黑色无纺布（600×600 mm；20 或 22 mm）。Laudescher 不提供该背板。

声学性能
加权吸声系数：αw = 0.80（吸声等级 B）。αp、αw 及等级按 ISO 11654 计算，测试采用 LR 20 mm 补充并在 E50 mm 空腔上进行。

饰面 / 耐火性能（按 EN 13501-1）
根据饰面不同，达到 Euroclass B-s1,d0 或 B-s2,d0。

配置器与可视化
使用配置器测试条板厚度与饰面组合，并可视化面板构成以满足项目规范。

面板尺寸与断面
面板尺寸：2495×600 mm（仅螺丝固定）；1880×600 mm；1265×600 mm

条板断面：20 mm（面）×42 mm（高）和 20 mm（面）×22 mm（高）

条板间距：30 mm

黑色背面对条：34×45 mm

总厚：69 mm

木种：松木

面密度，松木：10.5 kg/m²

开口率：60%

安装规范
按 NF EN 13964 和 DTU 58-1 要求，可在 T24 龙骨上安装或采用螺丝固定方式。

技术规格

• 产品类型：条板式实木吸音面板（吊顶用）
• 型号 / 系列：Linea Touch
• 面板尺寸：2495×600 mm（仅螺丝固定）；1880×600 mm；1265×600 mm
• 条板断面：20×42 mm 与 20×22 mm
• 条板间距：30 mm
• 黑色背面对条：34×45 mm
• 总厚：69 mm
• 木种：松木
• 面密度（松木）：10.5 kg/m²
• 开口率：60%
• 声学性能：αw = 0.80（吸声等级 B），按 ISO 11654 测试，LR 20 mm 补充于 E50 mm 空腔
• 耐火反应（EN 13501-1）：根据饰面不同为 Euroclass B-s1,d0 或 B-s2,d0
• 背板：刚性吸音岩棉板 2.4 kg/m²，黑色无纺布（600×600 mm；20 或 22 mm）— Laudescher 不提供
• 安装方式：T24 龙骨或固定于金属/木质框架
• 饰面：透明清漆及多种蜡色饰面（12 种选项）
