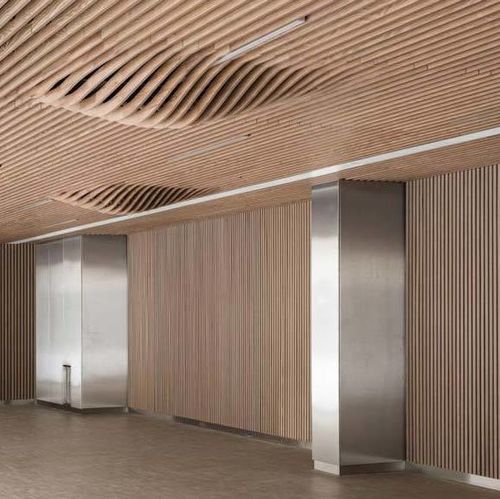

吊顶天花板隔音板 LINEA SHAPE 2

实木栎木松木

简要说明
用于吊顶的实木条状吸音面板，作为三个面板（各1880 × 600 mm）组成 1880 x 1800 mm 单元交付。适用于 T24 格栅安装。

主要特性

• 专为 T24 框架安装设计

声学性能
加权吸声指数：αw = 0.80
吸声等级：B级
声学数据（αp、αw、吸声等级）按 ISO 11654 计算（Linea + 声学补充材料 + 在 E250 mm 竖井上 20 mm 岩棉）。

技术数据（表）
面板尺寸：1880 x 1800 mm（3 块 1880 × 600 mm 的面板）
条板截面：20 mm（表面）× 68 mm（高度）
条板间距：65.71 mm
条板中心距：85.71 mm
后部黑色对置条板：34 × 45 mm
总厚度：343 mm
木种：条板松木；条板指接橡木
面密度：13.7 kg/m²（松木）；15.5 kg/m²（橡木）
开口率：77%

表面处理 / 耐火性（按 EN 13501-1）
提供阻燃表面处理。根据木种和表面处理，欧洲防火等级为 B-s1, d0 或 B-s2, d0。

安装
按 NF EN 13964 和 DTU 58-1 在 T24 框架上安装。

背板
刚性吸音岩棉板（2.4 kg/m²），表面覆盖黑色无纺布（尺寸：600 x 600 mm；厚度：20 或 22 mm）。Laudescher 不提供。

木材与表面

• 木种：松木、橡木
• 条板表面：透明清漆
• 蜡色表面：白色、道格拉斯、橡木、白橡、Cenza、绿色、乌檀、黑色
• 其他颜色可按需定制
• 敏感环境建议使用透明清漆

技术规格

• 面板尺寸：1880 x 1800 mm（3 块 1880 × 600 mm 的面板）
• 条板截面：20 mm（表面）× 68 mm（高度）
• 条板间距：65.71 mm
• 条板中心距：85.71 mm
• 后部黑色对置条板：34 × 45 mm
• 总厚度：343 mm
• 木种：条板松木；条板指接橡木
• 面密度：13.7 kg/m²（松木）；15.5 kg/m²（橡木）
• 开口率：77%
• 声学：加权指数 αw = 0.80；吸声等级 B
• 耐火性：根据木材/表面处理为 Euroclass B-s1,d0 或 B-s2,d0
• 安装标准：NF EN 13964；DTU 58-1
• 背板：刚性吸音岩棉板（不提供）
