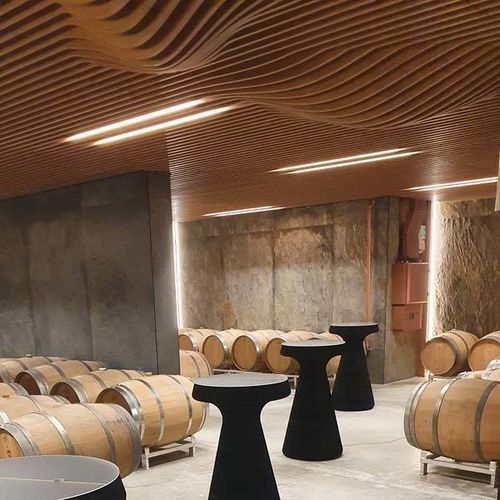

吊顶天花板隔音板 LINEA SHAPE 3

实木栎木松木

产品概述
适用于吊顶的实木条形吸声面板。型号：Linea Shape 3 Ceiling。由三个条形模块组成（3 × 1880 × 600 mm），用于安装在 T24 龙骨上；总面板尺寸 1880 x 1800 mm。

主要特性

• 面板尺寸：1880 x 1800 mm（3 块 1880 × 600 mm 面板）
• 条板截面：20 mm（面）× 68 mm（高）
• 条间距：65.71 mm；中心间距：85.71 mm
• 开孔率：77%
• 总厚度：317.80 mm
• 木种：条状松木或条状指接橡木

声学性能

• 加权吸声指数：αw = 0.80
• 吸声等级：B 级（按 ISO 11654 条件测定：Linea + 吸声补充件 + 20 mm 岩棉，空腔 E250 mm）

面漆与反应性（按 EN 13501-1）

• 阻燃处理；根据木种和表面处理可为 Euroclass B‑s1, d0 或 B‑s2, d0
• 敏感环境建议采用透明清漆

安装

• 用于 T24 框架安装
• 安装符合 NF EN 13964 和 DTU 58-1 标准

背板

• 刚性吸声岩棉板（2.4 kg/m²），黑色无纺布表面 — 尺寸：600 x 600 mm；厚度：20 或 22 mm
• 背板由 Laudescher 不提供

木材与饰面

• 木材类型：条状松木或条状指接橡木
• 条面饰面：透明清漆（标准）
• 蜡色饰面：白色、道格拉斯、橡木、浅橡木、Cenza、绿色、乌檀色、黑色
• 其他颜色可按需定制

技术规格

• 型号：Linea Shape 3 Ceiling
• 面板尺寸：1880 x 1800 mm（3 块 1880 × 600 mm 面板）
• 条板截面：20 x 68 mm（面 x 高）
• 条间距：65.71 mm；中心间距：85.71 mm
• 后方对条：34 x 45 mm
• 总厚度：317.80 mm
• 木种：条状松木或条状指接橡木
• 面密度：松木 13.7 kg/m²；橡木 15.5 kg/m²
• 开孔率：77%
• 声学：加权指数 αw = 0.80；吸声等级 B（ISO 11654 条件）
• 防火性能：Euroclass B-s1, d0 或 B-s2, d0（取决于木种和饰面）
• 安装：适用于 T24 龙骨；符合 NF EN 13964 和 DTU 58-1
• 背板：刚性岩棉板（2.4 kg/m²），黑色无纺布表面 — Laudescher 不提供
