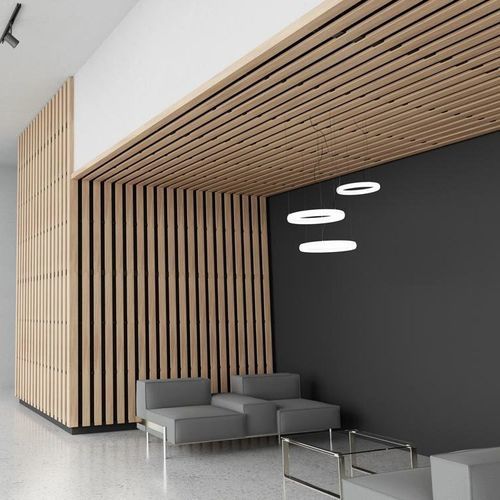

壁挂隔音板 LINEA 9.2.6

黄杉木实木栎木

简要描述
用于墙面装饰的实木吸音板，设计为可通过螺钉固定在金属或木结构上。适用于建筑和工业室内声学处理。

特性

• 可拧螺钉固定于金属或木制龙骨的面板

声学性能

• 加权吸声系数：αw = 0.70
• 吸声等级：C 级
• 各项吸声数据（αp、αw、吸声等级）按照 ISO 11654 计算（LINEA + 吸声补充件 + LR 20 mm，安装于 E50 mm 空腔）

表面/防火反应（按 EN 13501-1）

• 阻燃处理表面 — 根据木材种类和表面处理，符合 Euroclass B-s1, d0 或 B-s2, d0

安装

• 螺钉固定安装
• 符合 NF EN 14915
• 符合 DTU 36-2

背板

• 刚性吸音岩棉板（2.4 kg/m²），黑色无纺布面（尺寸：600 x 600 mm；厚度：20 或 22 mm）
• 不由 Laudescher 提供

面板尺寸
2495 x 600 mm
1880 x 600 mm
1265 x 600 mm

木条几何

• 木条截面：90 mm（面） x 20 mm（高）
• 木条间距：60 mm
• 木条中心距：150 mm
• 黑色后置对条：34 x 45 mm
• 总厚度：55 mm

木种

• 银冷杉（Silver fir）
• 松木
• 橡木

面密度

• 银冷杉：7.4 kg/m²
• 松木：9.9 kg/m²
• 橡木：11.6 kg/m²

开孔率
40 %

木材与表面处理

• 木材：拼接松木、银冷杉、松木、橡木
• 木条表面：透明清漆
• 阻燃处理表面（示例）：Natural、Douglas、Oak、White oak、Honey
• 蜡色表面（示例）：White、Douglas、Oak、White oak、Green、Cenza、Wenge、Black
• 可按需提供其他颜色
• 敏感环境可增加透明清漆

技术规格

• 产品类型：实木吸音墙面板
• 安装方式：可拧螺钉固定于金属或木结构
• 面板尺寸：2495 x 600 mm；1880 x 600 mm；1265 x 600 mm
• 木条截面：90 x 20 mm（面 x 高）
• 木条间距：60 mm
• 木条中心距：150 mm
• 黑色后置对条：34 x 45 mm
• 总厚度：55 mm
• 背板：刚性吸音岩棉板 2.4 kg/m²，黑色无纺布面（600 x 600 mm；20 或 22 mm）— 不提供
• 木种：银冷杉、松木、橡木
• 面密度：银冷杉 7.4 kg/m²；松木 9.9 kg/m²；橡木 11.6 kg/m²
• 开孔率：40 %
• 声学：加权吸声系数 αw = 0.70；吸声等级 C（按 ISO 11654 计算，LINEA + LR 20 mm 于 E50 mm 空腔）
• 防火反应：根据木材和表面处理为 Euroclass B-s1,d0 或 B-s2,d0
• 标准：安装符合 NF EN 14915 与 DTU 36-2
