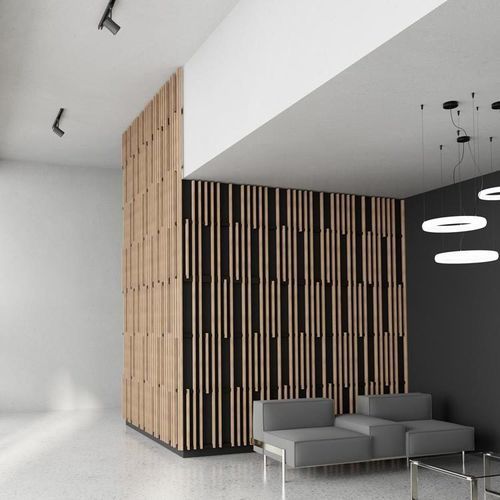

墙面隔音板 LINEA 2.4.5 LITE

用于吊顶天花板枞木黄杉木

产品概述
用于吊顶的木质吸音板。适用于需高吸声性能及天然木饰面的建筑内装空间。

主要特性

• 可螺钉固定的面板，适用于金属或木材龙骨
• 开放板条设计，高开口率以提高吸声效果

尺寸与几何
面板尺寸：1880 x 600 mm
板条截面：20 mm（面） x 42 mm（高）
板条间距：55 mm
板条中心距：75 mm
背部对条（黑色）：34 x 45 mm
总厚度：69 mm
开口率：80 %

声学性能
加权吸声指数：αw = 0.9
吸声等级：A
吸声数据（αp、αw、等级）按 ISO 11654 计算（LINEA + 吸声组合 + LR 20 mm 于 E50 mm 空腔）。

表面与耐火性能（EN 13501-1）
提供阻燃处理选项。根据木种和表面处理可为 Euroclass B-s1,d0 或 B-s2,d0。

安装
采用螺钉固定，符合 NF EN 14915 与 DTU 36-2 标准。

背板
刚性吸音岩棉板（2.4 kg/m²），表面黑色短纤维（600 x 600 mm；厚度 20 或 22 mm）。背板由制造商不予提供。

木种与饰面

• 木种：银冷杉、松木、橡木
• 板条饰面 — 清漆：透明清漆
• 阻燃漆饰面：Natural、Douglas、Oak、White oak、Honey
• Wax color 饰面：White、Douglas、Oak、White oak、Green、Cenza、Wenge、Black（其它颜色可定制）
• 对条饰面：Wax color（例如：Black，或其它颜色）

下载（可用文档）

• 2.4.5 Lite 产品说明
• 2.4.5 Lite Wall 声学报告
• LINEA 色卡
• Cradle to Cradle™ LINEA 证书

技术规格

• 面板尺寸：1880 x 600 mm
• 板条截面：20 x 42 mm
• 板条间距：55 mm；中心距：75 mm
• 背部对条：34 x 45 mm（黑色）
• 总厚度：69 mm
• 木种：银冷杉、松木、橡木
• 面密度：银冷杉 6 kg/m²；松木 6.8 kg/m²；橡木 8 kg/m²
• 开口率：80 %
• 声学：αw = 0.9 — 等级 A（参见 ISO 11654 条件）
• 耐火性能：根据木种/饰面为 Euroclass B-s1,d0 或 B-s2,d0
• 安装：螺钉固定（NF EN 14915；DTU 36-2）
• 背板：刚性岩棉板 2.4 kg/m²，黑色短纤维，600 x 600 mm；20 或 22 mm — 不提供
