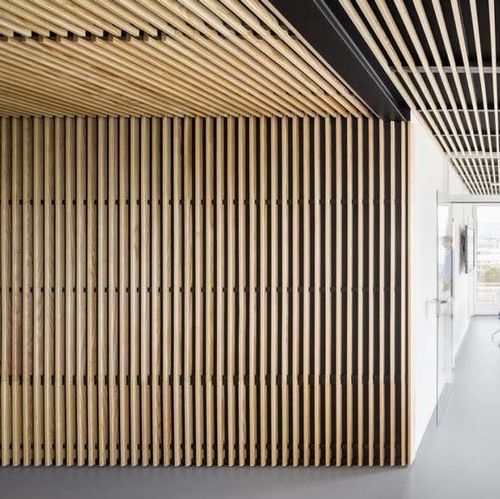

墙面隔音板 LINEA 2.4.5

枞木黄杉木实木

简短说明
用于墙面覆面的实木吸声面板

总体特性

• 可拧螺丝安装于金属或木结构龙骨的面板

声学性能
加权吸声系数: αw = 0.85
吸声等级: B 级
各项吸声数据（αp、αw、吸声等级）按照 ISO 11654 计算（LINEA + 声学补充件 + LR 20mm 于 E50mm 空腔）。吸声按 ISO 354 标准测量。

表面/耐火性
阻燃处理。根据木种和表面处理不同，满足 Euroclass B‑s1, d0 或 B‑s2, d0。

安装
按 NF EN 14915 和 DTU 36-2 规定进行螺丝固定安装。

背板
刚性吸声岩棉板（2.4 kg/m²），覆以黑色毛毡整理（尺寸：600 x 600 mm；厚度：20 或 22 mm）。不由 Laudescher 提供。

木材

• 木种：Silver fir、Pine、Oak
• 其他视觉参考木种：Jointed pine、Silver fir、Pine、Oak

条板表面处理
漆面
透明漆（可为敏感环境另加）
阻燃处理面
Natural、Douglas、Oak、White oak、Honey（阻燃漆面示例）
蜡色表面
White、Douglas、Oak、White oak、Green、Cenza、Wenge、Black，及其他可按需定制颜色

面板几何与装配
面板提供特定尺寸和条板几何；面板设计为可拧固到承重结构。示意图显示典型安装和剖面。

参数 / 技术规格

• 面板尺寸：2495 x 600 mm；1880 x 600 mm；1265 x 600 mm
• 条板横截面：20 mm（边） x 42 mm（高）
• 条板间距：55 mm
• 条板中心距：75 mm
• 黑色后部对条：34 x 45 mm
• 总厚度：69 mm
• 木种：Silver fir、Pine、Oak
• 面密度（silver fir）：7.6 kg/m2
• 面密度（pine）：9.9 kg/m2
• 面密度（oak）：11.5 kg/m2
• 开口率：73 %
• 声学：加权系数 αw = 0.85（吸声等级 B）。按 ISO 354 测量；按 ISO 11654 结合 LINEA + LR 20mm 于 E50mm 空腔计算。
• 耐火性：根据木材和表面处理不同，为 Euroclass B-s1, d0 或 B-s2, d0。
• 安装规范参考：NF EN 14915、DTU 36-2
