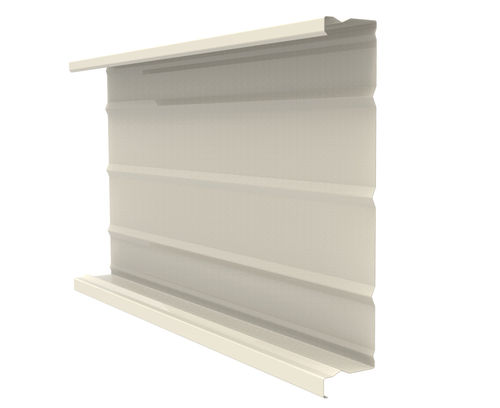

立面板 JI 92-500

金属板褶皱立边咬合

概述
JI 92-500 是为双层围护（双层板）应用设计的钢制托板。水平安装时，可为外层板提供结构支撑，同时便于在托板内有效集成保温材料。可配合隔块以优化热工性能，并可按需提供多种配置，包括 S 350 GD 钢材选项。

主要特点

• 用于双层围护的钢制托板，水平安装。
• 支撑外层板并允许在托板内集成保温材料。
• 可兼容隔块以提高热工性能。
• 可按需提供多种配置；可选 S 350 GD 钢材。
• 为长期性能和多种建筑项目的适应性而设计。

尺寸
长度：最小 1000.0 mm / 最大 13600.0 mm
宽度：最大 500.0 mm

厚度与重量
0.75 mm：8.83 kg/m²
0.88 mm：10.36 kg/m²
1.00 mm：11.78 kg/m²

材料与涂层

• 材料：钢板 S 320 GD（可按需提供 S 350 GD 选项；特性值见试验报告附录）。
• 可用涂层：室内用内层涂层（Interieurcoating 912 - 15 µ）；镀锌表面处理。

适用标准

• 镀锌钢：NF EN 10346:2015 - 公差按 NF EN 10143:2006 - NF P34-310:2017。
• 卷材涂层：NF EN 10169:2022 - NF P34-301:2017。
• 公差与建议：RAGE 建筑覆层专业建议，2014 年 7 月。
• 计算与试验：按 NF P 34-503-1:2024 进行试验，并按 Recom. Prof. RAGE 2014 解释（风荷载 Eurocode NF EN 1991-1-4+NA:2012）及 NV65 修改规则 2009 的附录 K、E、N。

技术参数 / 规格

• 商业编号：JI 92-500
• 用途：双层围护托板（外层板支撑、保温集成）
• 长度：1000.0 mm 至 13600.0 mm
• 宽度：最多 500.0 mm
• 可选厚度与重量：0.75 mm（8.83 kg/m²）、0.88 mm（10.36 kg/m²）、1.00 mm（11.78 kg/m²）
• 材料：钢板 S 320 GD（可按需选配 S 350 GD）
• 涂层：Interieurcoating 912（15 µ）室内用；镀锌
• 兼容性：设计为可安装隔块以优化热性能
• 试验与计算：符合并提供 NF P 34-503-1:2024、RAGE 2014、Eurocode（NF EN 1991-1-4+NA:2012）及 NV65 修改规则 的试验报告
