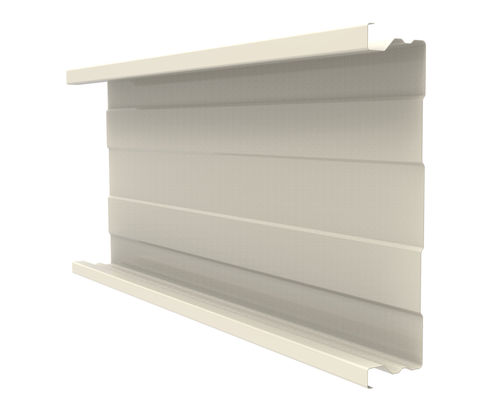

立面板 JI 90-400

钢金属板褶皱

描述
JI 90-400 是一款用于双层屋面与幕墙的内侧钢板面板。该面板提供结构稳定性，并可在面板内部有效容纳保温材料。固定件布置在凹槽区，面板通过唇部的穿透固定件支撑外层板材，固定件穿过保温层。它兼容热绝缘挡块以优化热性能，并能集成到 Joris Ide 的完整解决方案体系中。

尺寸
长度: 最小 1000.0 mm / 最大 13600.0 mm
宽度: 最大 400.0 mm

厚度与面积质量

• 0.75 mm：9.57 kg/m²
• 0.88 mm：11.23 kg/m²
• 1.00 mm：12.76 kg/m²

材料
钢 S320 GD

涂层选项

• Interieurcoating 912（15 µ）— 仅用于室内建筑应用的基础涂层
• 镀锌

标准与建议
镀锌钢：NF EN 10346:2015 - 公差依据 NF EN 10143:2006 - NF P34-310:2017
卷材涂层：NF EN 10169:2022 - NF P34-301:2017
公差：RAGE 覆盖材料专业建议，2014年7月
计算：根据 NF P 34-503-1:2024 的试验，并按 RAGE 2014 专业建议附件 D、E 和 N（风作用 Eurocode: NF EN 1991-1-4+NA:2012）以及附件 K、E 和 N（NV65 规则 2009 年修订）进行解释

特性 / 技术规格

• 商品名称：JI 90-400
• 用途：用于双层屋面与幕墙的内侧钢板面板
• 可用长度：最小 1000.0 mm / 最大 13600.0 mm
• 最大宽度：400.0 mm
• 可用厚度及面积质量：0.75 mm = 9.57 kg/m²；0.88 mm = 11.23 kg/m²；1.00 mm = 12.76 kg/m²
• 材料：钢 S320 GD
• 涂层：Interieurcoating 912（15 µ）；镀锌
• 兼容性：固定件嵌入凹槽；唇部穿透保温层的固定件；兼容热绝缘挡块
• 参考标准：NF EN 10346:2015, NF EN 10169:2022, NF P34-310:2017, NF P34-301:2017 及 RAGE 建议（2014年7月）
