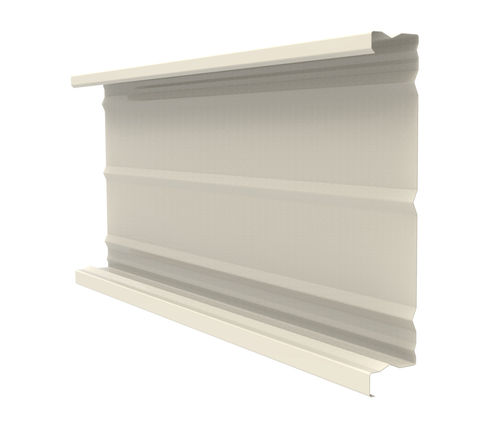

立面板 JI 72-400

金属板褶皱隔热

概述
JI 72-400 是为双层围护（双层板）系统设计的钢制面板，为外层面板提供稳定的支撑和优化的固定方式。适用于水平安装，并可与保温材料结合使用。兼容间隔件，施工灵活，可满足项目要求。提供多种长度、厚度和表面处理，适用于工业、商业和建筑外立面。

尺寸
长度：最小 1000.0 mm / 最大 13600.0 mm
宽度：最大 400.0 mm

厚度与面积质量
0.75 mm：8.9 kg/m²
0.88 mm：10.45 kg/m²
1.00 mm：11.87 kg/m²

材料
材料：S320 GD 钢

涂层 / 可用表面处理

• Interieurcoating 912 (15 µ) — 仅用于室内建筑应用的基础涂层。
• Galva（镀锌）

参考标准
镀锌钢：NF EN 10346:2015 - 公差按 NF EN 10143:2006 - NF P34-310:2017
卷材涂层：NF EN 10169:2022 - NF P34-301:2017
公差：RAGE 专业建议 2014年7月
计算：按照 NF P 34-503-1:2024 试验并基于 RAGE 2014 建议进行解释（用于风荷载的 Eurocode NF EN 1991-1-4+NA:2012 的附录 D、E、N，以及针对 NV65 风载规则（2009年修订）的附录 K、E、N）。

特性 / 技术规格

• 商业名称：JI 72-400
• 用途：双层围护面板，水平安装
• 材料：S320 GD 钢
• 长度：最小 1000.0 mm — 最大 13600.0 mm
• 宽度：最大 400.0 mm
• 可选厚度及面积质量：0.75 mm (8.9 kg/m²); 0.88 mm (10.45 kg/m²); 1.00 mm (11.87 kg/m²)
• 表面处理：Interieurcoating 912 (15 µ)（室内用）；Galva
• 符合 / 标准：NF EN 10346:2015, NF EN 10169:2022, NF P34-310:2017, NF P34-301:2017; RAGE 2014 建议; NF P 34-503-1:2024 试验
