壁挂通风对流器 BRIZA BASELINE

产品

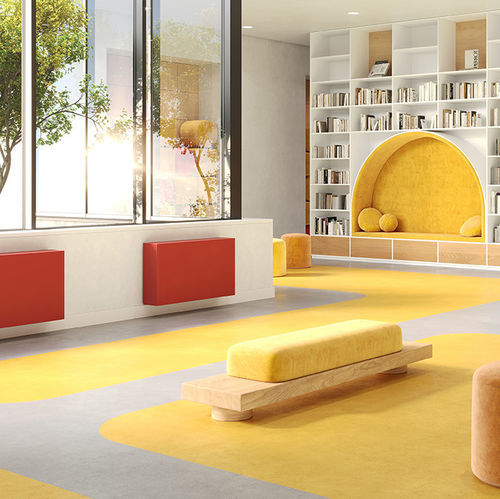

• Briza Wall — 用于建筑的高能效供暖与制冷对流器。在低水温下实现快速供暖，并提供有效且舒适的制冷。

主要特性

• 一体化供暖与制冷，适配低温系统并可与热泵集成。
• 与热泵及其他低温分配系统组合时效率优化。
• 多种尺寸与配置以满足项目要求：Briza 10、12、22、26 可为壁挂式、吊顶式、嵌入式或落地式。
• 四种设计系列（Coreline、Baseline、Woodline、Waveline），提供不同的外观与材质触感。
• 面向未来的分步改造：支持分阶段装修，并可在后期切换至热泵系统。
• 页面展示徽章/认证：Made in Belgium；Hybrid Heating。

可用产品线与类型

• 设计系列：Coreline、Baseline、Woodline、Waveline。
• 代表性类型：Type 10、Type 12、Type 22（Coreline 与 Baseline 有产品图示）。
• 安装/配置：壁挂式（Briza Wall）、吊顶式、嵌入式、落地式。

标准交付 / 随附组件

• 送锌（sendzimir）镀锌钢板喷漆外壳，顶部铝格栅。
• 带排水的冷凝盘。
• 铝铜换热器，带疏水涂层。
• 电镀锌钢制坚固外壳。
• Briza 12：热激活器（切向迷你激活器）和不锈钢空气过滤器。
• Briza 22：双入口离心风机与可更换聚丙烯尘埃过滤器（G2 级）。

输出（产品输出表中选定行）
Line | Type | System | Airflow | Height (H) [cm] | Length (L) [cm] | Control voltage [2-10V] | Cooling total (7/12/27) [Watts] | Cooling feeling (7/12/27) [Watts] | Non-condensing cooling (16/18/27) [Watts] | Heating (35/30/20) [Watts] | Heating (45/40/20) [Watts] | Heating (50/45/20) [Watts] | Heating (55/45/20) [Watts] | Heating (75/65/20) [Watts] | Sound Pressure Level [dB(A)] | Air flow [m3/u] | Power Consumption [Watts] | Ordercode
Coreline | Type 12 | 2-pipe | Coreline | 41 | 75 | 2 | 284 | 201 | 115 | 223 | 406 | 497 | 538 | 903 | 18,5 | 64,0 | 1,6 | BZMW 041 075 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 75 | 4 | 328 | 235 | 135 | 256 | 465 | 569 | 617 | 1035 | 29,4 | 101,0 | 2,6 | BZMW 041 075 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 75 | 6 | 382 | 276 | 159 | 296 | 537 | 657 | 712 | 1194 | 31,3 | 141,0 | 4,3 | BZMW 041 075 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 75 | 8 | 441 | 323 | 185 | 346 | 629 | 770 | 834 | 1399 | 37,3 | 178,0 | 7,2 | BZMW 041 075 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 75 | 10 | 503 | 373 | 214 | 413 | 751 | 919 | 996 | 1669 | 42,5 | 214,0 | 13,0 | BZMW 041 075 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 95 | 2 | 472 | 334 | 191 | 382 | 695 | 850 | 921 | 1545 | 24,0 | 108,0 | 2,5 | BZMW 041 095 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 95 | 4 | 529 | 379 | 217 | 421 | 764 | 935 | 1014 | 1699 | 30,0 | 172,0 | 4,3 | BZMW 041 095 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 95 | 6 | 607 | 440 | 252 | 445 | 808 | 989 | 1072 | 1797 | 36,8 | 223,0 | 7,2 | BZMW 041 095 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 95 | 8 | 707 | 518 | 297 | 555 | 1009 | 1234 | 1338 | 2243 | 41,5 | 287,0 | 11,5 | BZMW 041 095 12 XXX 2 L CL DDD
Coreline | Type 12 | 2-pipe | Coreline | 41 | 95 | 10 | 828 | 614 | 352 | 680 | 1236 | 1513 | 1640 | 2749 | 44,5 | 346,0 | 18,0 | BZMW 041 095 12 XXX 2 L CL DDD

技术规格

• 品牌：Jaga。
• 商业名称（型号）：Briza Wall。
• 设计系列：Coreline、Baseline、Woodline、Waveline。
• 类型：10、12、22（示例）；输出表中列有 2-pipe 和多系统选项。
• 安装方式：壁挂、吊顶、嵌入、落地。
• 标准外壳：送锌镀锌钢板喷漆，顶部铝格栅；电镀锌钢外壳。
• 换热器：铝-铜，带疏水涂层。
• 冷凝管理：带排水的冷凝盘。
• 过滤器与风机：Briza 12 包含热激活器和不锈钢空气过滤器；Briza 22 包含双入口离心风机和可更换的聚丙烯 G2 级粉尘过滤器。
• 典型尺寸：高度 41 cm；可用长度包括 75、90、95、110、125、130、145、155、160、190、225 cm（详见输出表）。
• 声学与电气：声压级和功率消耗随配置而异（具体数据见输出表）。
• 每种配置的订购代码示例见输出表。
