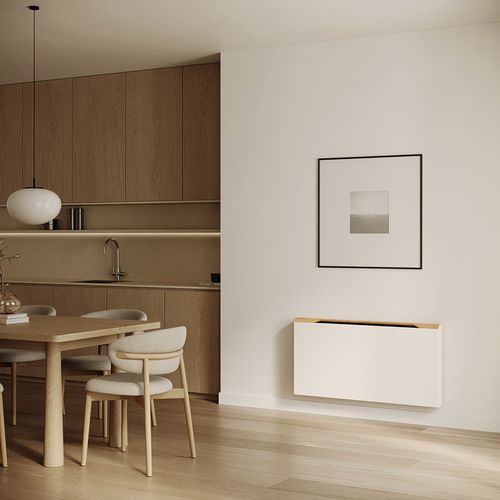

壁挂通风对流器 BRIZA WOODLINE

概述

• 一体化的高效供暖与制冷系统
  Briza在冬季即使在低水温下也能快速供暖，夏季可提供强劲且舒适的制冷。
• 现代能源系统的理想搭档
  与热泵和低温系统结合时具有高效性能。
• 丰富的型号以满足多样化项目需求
  Briza 10、12、22 和 26 可提供壁挂、顶装、嵌入或独立式机型。
• 四种设计线以扩展设计自由度
  Coreline、Baseline、Woodline 和 Waveline——在材料触感与形式表达上各具特色，从内敛到自然或醒目。
• 智能且面向未来的改造方案
  支持分阶段改造，并可在后期无缝切换至热泵系统。

产品线与型号

• Coreline – Type 12、Type 22（壁挂）
• Baseline – Type 10、Type 12、Type 22（壁挂）
• Woodline – Type 10、Type 12（壁挂）
• Waveline – Type 10（壁挂）

特性与亮点

• 可提供壁挂、顶装、嵌入或独立式单元。
• 标配亲水性涂层的铝铜换热器。
• 凝结水盘并带排水（冷却配置为标准）。
• Coreline 产品图和室内照片展示典型的饰面与安装方式。
• 产地 Belgium；支持混合供热设计；为与热泵及低温系统组合使用而设计。

输出（选型表）
表头： Line | Type | System | Airflow | Height (H) [cm] | Length (H) [cm] | Control voltage [2-10V] | Cooling total (7/12/27) [Watts] | Cooling feeling (7/12/27) [Watts] | Non-condensing cooling (16/18/27) [Watts] | Heating (35/30/20) [Watts] | Heating (45/40/20) [Watts] | Heating (50/45/20) [Watts] | Heating (55/45/20) [Watts] | Heating (75/65/20) [Watts] | Sound Pressure Level [dB(A)] | Air flow [m3/u] | Power Consumption [Watts] | Ordercode
81 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 2 | 284 | 201 | 115 | 223 | 406 | 18,5 | 64,0 | 1,6 | BZMW 041 075 12 XXX 2 L CL DDD
83 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 4 | 328 | 235 | 135 | 256 | 465 | 29,4 | 101,0 | 2,6 | BZMW 041 075 12 XXX 2 L CL DDD
85 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 6 | 382 | 276 | 159 | 296 | 537 | 31,3 | 141,0 | 4,3 | BZMW 041 075 12 XXX 2 L CL DDD
87 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 8 | 441 | 323 | 185 | 346 | 629 | 37,3 | 178,0 | 7,2 | BZMW 041 075 12 XXX 2 L CL DDD
89 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 10 | 503 | 373 | 214 | 413 | 751 | 42,5 | 214,0 | 13,0 | BZMW 041 075 12 XXX 2 L CL DDD
91 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 2 | 472 | 334 | 191 | 382 | 695 | 24,0 | 108,0 | 2,5 | BZMW 041 095 12 XXX 2 L CL DDD
93 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 4 | 529 | 379 | 217 | 421 | 764 | 30,0 | 172,0 | 4,3 | BZMW 041 095 12 XXX 2 L CL DDD
95 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 6 | 607 | 440 | 252 | 445 | 808 | 36,8 | 223,0 | 7,2 | BZMW 041 095 12 XXX 2 L CL DDD
97 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 8 | 707 | 518 | 297 | 555 | 1009 | 41,5 | 287,0 | 11,5 | BZMW 041 095 12 XXX 2 L CL DDD
99 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 10 | 828 | 614 | 352 | 680 | 1236 | 44,5 | 346,0 | 18,0 | BZMW 041 095 12 XXX 2 L CL DDD


标准交付

• Sendzimir 热浸镀锌钢板喷漆外壳，铝制顶格栅。
• 凝结水盘并带排水（冷却配置为标准）。
• 亲水性涂层铝铜换热器。
• 由电解镀锌钢板制造的坚固外壳。
• Briza 12：热激活器（切线小型激活器）及不锈钢空气过滤器（若有指定）。
• Briza 22：双入口离心风机及可更换聚丙烯防尘过滤器（G2 级）。

可用文档

• Briza 宣传册（产品宣传册可下载）。
• Briza wall 宣传册（壁挂型号宣传册）。
• Briza 手册（安装与使用手册）。
• Briza 产品说明（详细产品说明文档）。
• Briza Selection Tool（选型电子表格工具）。

特性 / 技术规格

• 品牌：Jaga。
• 商业名称：Briza Wall。
• 产品系列：Briza（具备供暖与制冷功能的散热器）。
• 安装方式：壁挂（产品系列中亦提供顶装、嵌入、独立式）。
• 可用类型：10、12、22、26（依设计线而异）。
• 设计线：Coreline、Baseline、Woodline、Waveline。
• 换热器：亲水性涂层铝铜换热器。
• 风机/激活器：Coreline/ Baseline 差异 – Type 12（切线式激活器 / 热激活器），Type 22（双入口离心风机）。
• 过滤器：不锈钢空气过滤器（如指定的 Briza 12）；带风机单元配备可更换聚丙烯防尘过滤器（G2 级）。
• 冷凝处理：冷却运行时带排水的凝结水盘。
• 控制：控制电压选项包括 2–10 V（取决于配置）。
• 制冷与供暖性能：选型表提供多种试验条件下的制冷总量与供暖出力。
• 功耗与声学数据：按配置在选型表中提供（功耗 [Watts]，声压级 [dB(A)]）。
• 证书 / 产地：Made in Belgium；为混合供暖及低温系统设计。
