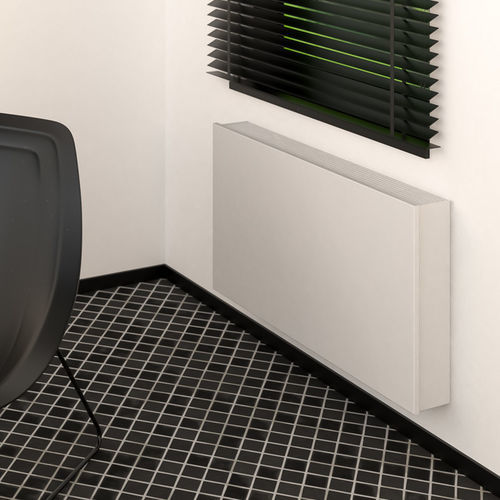

热水对流取暖器 BRIZA WALL

传统风格铝电镀钢

概述
一套系统实现高效供暖与制冷。Briza Wall 在冬季即使在低水温条件下也能快速供暖，夏季提供强劲且舒适的制冷。其设计适配热泵和低温系统，可支持分步翻新策略。

主要优势

• 一体化供暖与制冷：在低水温下也能快速供暖，并具备有效制冷能力。
• 兼容现代能源系统：与热泵及低温运行高效配合。
• 多种配置可选：10、12、22、26 型；根据型号可提供壁挂、顶装、嵌入或落地式。
• 多条设计系列：Coreline、Baseline、Woodline、Waveline，适配不同视觉风格。
• 利于分步翻新：支持逐步改造，后期可无缝转换为热泵系统。

产品变体 / 型号

• Type 10 — 可选 Baseline、Woodline、Waveline
• Type 12 — Coreline、Baseline、Woodline
• Type 22 — Coreline、Baseline
• Type 26 — 产品系列中的参考型号；具体项目请核实可用系列

安装方式

• 壁挂式（本产品页）

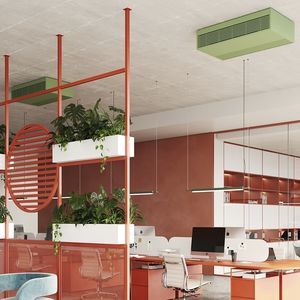

• 根据型号也可提供顶装、嵌入或落地式解决方案

标准交付与主要部件

• 外壳：Sendzimir 镀锌钢板喷漆，顶面格栅为铝制
• 冷凝水盘并带排水口
• 铝-铜换热器，带亲水性涂层
• 坚固内壳采用电镀镀锌钢制造
• Briza 12：热激活器（切线式微型激活器）及不锈钢空气过滤网
• Briza 22：双进风离心风机及可更换聚丙烯除尘过滤器（G2 级）

性能输出 — 示例选项（表头及样例行）
Line | Product family | Mounting | Line (design) | Type | System (pipes) | Product code prefix | Height (H) [cm] | Length [cm] | Control voltage [V] | Cooling total (7/12/27) [W] | Cooling feeling (7/12/27) [W] | Non-condensing cooling (16/18/27) [W] | Heating (35/30/20) [W] | Heating (45/40/20) [W] | Heating (50/45/20) [W] | Heating (55/45/20) [W] | Heating (75/65/20) [W] | Sound Pressure Level [dB(A)] | Air flow [m3/u] | Power Consumption [W] | Ordercode
81 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 2 | 284 / 201 / 115 | 223 / 406 / 497 | 538 | 903 | 18.5 | 64.0 | 1.6 | BZMW 041 075 12 XXX 2 L CL DDD
83 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 4 | 328 / 235 / 135 | 256 / 465 / 569 | 617 | 1035 | 29.4 | 101.0 | 2.6 | BZMW 041 075 12 XXX 2 L CL DDD
85 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 6 | 382 / 276 / 159 | 296 / 537 / 657 | 712 | 1194 | 31.3 | 141.0 | 4.3 | BZMW 041 075 12 XXX 2 L CL DDD
87 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 8 | 441 / 323 / 185 | 346 / 629 / 770 | 834 | 1399 | 37.3 | 178.0 | 7.2 | BZMW 041 075 12 XXX 2 L CL DDD
89 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 10 | 503 / 373 / 214 | 413 / 751 / 919 | 996 | 1669 | 42.5 | 214.0 | 13.0 | BZMW 041 075 12 XXX 2 L CL DDD
91 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 2 | 472 / 334 / 191 | 382 / 695 / 850 | 921 | 1545 | 24.0 | 108.0 | 2.5 | BZMW 041 095 12 XXX 2 L CL DDD
93 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 4 | 529 / 379 / 217 | 421 / 764 / 935 | 1014 | 1699 | 30.0 | 172.0 | 4.3 | BZMW 041 095 12 XXX 2 L CL DDD
95 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 6 | 607 / 440 / 252 | 445 / 808 / 989 | 1072 | 1797 | 36.8 | 223.0 | 7.2 | BZMW 041 095 12 XXX 2 L CL DDD
97 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 8 | 707 / 518 / 297 | 555 / 1009 / 1234 | 1338 | 2243 | 41.5 | 287.0 | 11.5 | BZMW 041 095 12 XXX 2 L CL DDD
99 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 10 | 828 / 614 / 352 | 680 / 1236 / 1513 | 1640 | 2749 | 44.5 | 346.0 | 18.0 | BZMW 041 095 12 XXX 2 L CL DDD

材料与过滤器

• 顶格栅：铝
• 换热器：铝-铜，带亲水性涂层
• 过滤器：部分 Type 12 变体配不锈钢空气过滤器；Type 22 风机变体配可更换聚丙烯除尘过滤器（G2 级）

设计系列

• Coreline — 工程/建筑风格
• Baseline — 简约外观
• Woodline — 自然材质质感
• Waveline — 表现力设计

技术规格

• 产品名 / 型号：Briza Wall
• 品牌：Jaga
• 可用类型：10、12、22、26（依设计系列而异）
• 安装方式：壁挂（亦有顶装、嵌入、落地等变体）
• 设计系列：Coreline、Baseline、Woodline、Waveline
• 换热器：铝-铜，带亲水性涂层
• 含凝结水盘及排水
• Briza 12：热激活器（切线式微型激活器）与不锈钢空气过滤器
• Briza 22：双入口离心风机；可更换聚丙烯过滤器（G2 级）
• 控制电压选项：2–10 V
• 长度：多种长度可选（示例表中有75 cm、95 cm；根据配置可达225 cm）
• 典型高度：41 cm（示例）；其他高度依型号而定
• 冷/热输出：各配置的性能请参阅输出表
• 声学：不同配置的声压级（dB(A)）值有所不同
• 功耗与风量：在输出表中按配置提供
• 过滤器：不锈钢过滤器（Briza 12）；聚丙烯除尘过滤器 G2 级（Briza 22）
• 产地：Made in Belgium
