对流式电暖器 HYBRID ACO

热水现代风格金属

产品概述

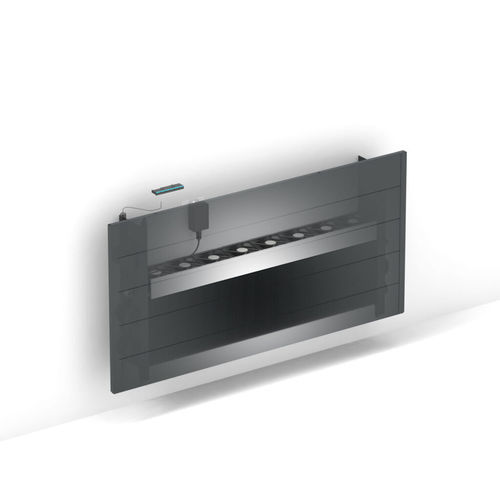

嵌入式壁挂混合供暖器 Jaga ACO 是一款集成式设备，结合了低温高效供暖与非凝结冷却。Low‑H2O 换热器适用于低水温运行，可提升热泵的季节性能，适用于墙体嵌入安装。

主要优势

• 低水量（Low‑H2O）换热器支持低给水温的高效供暖
• 与提供冷却水的热泵配合实现非凝结冷却
• 提高热泵系统的季节性能
• 使冷凝锅炉能够在更低、更高效的温度下运行
• 由低温散热器技术的开发者设计

自动运行与模式
内置 Hybrid 通过室内及水温传感器自动在供暖与非凝结冷却间切换。默认 ACO（自动切换）模式提供三种运行档位：

• 卧室档 — 最高 26 dB(A)
• 舒适档 — 最高 30 dB(A)
• 最大档 — 用于快速供暖或制冷

Breeze 功能

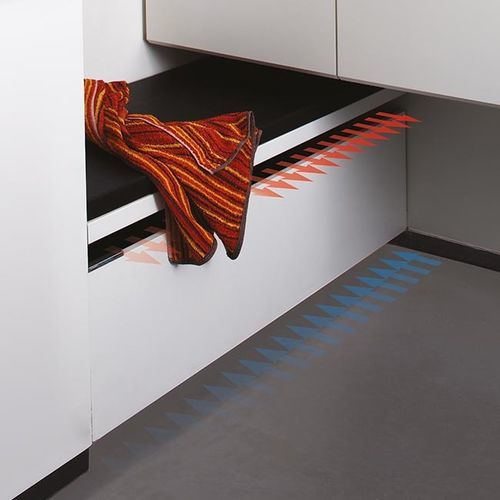

由风扇驱动的气流模式（Breeze），在无需冷水循环的情况下提供使用者舒适感。

运行模式汇总

• 供暖
• 冷却（非凝结）
• Breeze（仅风扇）

输出（选型表）
表格列：高度 [cm] ; 长度 [cm] ; 类型 ; 档位 ; 供暖 75/65/20 [W] ; 供暖 55/45/20 [W] ; 供暖 45/35/20 [W] ; 供暖 35/30/20 [W] ; 轻冷却 16/18/27 (50% 相对湿度) [W] ; 声压级 dB(A) ; 电功率消耗 [W] ; 风量 [m3/h] ; 订货代码
示例：BIWW 020 060 10 ACO ; BIWW 020 070 10 ACO ; BIWW 020 080 10 ACO ; BIWW 020 100 10 ACO ; BIWW 020 140 10 ACO

标准交付（概要）

• 平板包装为两件，便于搬运；重量轻，可单人安装
• Low‑H2O 换热器，含墙体支架和固定件套件
• 排气弯头 1/8" 与排水塞 1/2"
• 深灰色漆面隔板（不适合作为最终外壳）
• 易安装的风扇单元，带控制和 24 VDC 电源
• 注意：本机未配备冷凝监测器；冷凝控制需在安装中集成（冷却运行必须）

尺寸与安装
产品提供多种高度与长度（参见选型表）。壁体嵌入安装的尺寸图说明了开孔尺寸和安装间隙；详细图纸请参阅产品文档。

特性 / 技术规格

• 功能：供暖、非凝结冷却、Breeze 风扇功能
• 自动切换：ACO（供暖与冷却自动切换）
• 运行档位：卧室 / 舒适 / 最大
• 声学性能：卧室档最高 26 dB(A)，舒适档最高 30 dB(A)（测量条件适用）
• 风扇与控制：集成风扇单元，带控制和 24 VDC 电源
• 换热器：Low‑H2O 设计，适合低温运行
• 冷却兼容性：支持由热泵提供冷却水的非凝结冷却；冷凝监测需由安装方提供
• 接口：标准接口，提供可选 Jaga 接口套件
• 质保：制造商质保信息见产品文档
