热水对流取暖器 LINEA PLUS HYBRID

现代金属白色

产品概述
Jaga 的经典产品，采用低调窄型设计，穿孔格栅和平整前板，并升级为 Hybrid 技术以优化输出。该对流器可实现全年舒适：夏季制冷、冬季供暖，适合与现代室内环境无缝整合。

主要特性

• 窄型对流器，配有穿孔格栅和平整前板
• Hybrid 技术：具备供暖与制冷的组合功能
• Low-H2O 型换热器，带防尘涂层（石墨灰）
• 可选不同控制系统：JAGA ACO (D09)、JAGA BMS 0-10V (D03)、JAGA TPT (D01)
• 风扇单元随附操作、控制及 24 V DC 电源

JAGA ACO (D09)

• 通过控制面板手动在 3 个档位选择风扇速度。
• 当水温 < 24°C 且空气温度高于换热器时，风扇启动，装置开始制冷。
• 当水温 > 28°C 且空气温度低于水温时，风扇启动，装置开始供暖。
• 装置在制热、制冷和待机模式之间自动切换。

JAGA BMS 0-10V CONTROL (D03)

• 风扇速度由来自恒温器、家庭自动化或楼宇管理系统的外部 0-10V (DC) 信号控制。
• 当控制电压 ≥ 1V 且水温 > 28°C 或 < 24°C 时风扇启动；风速随控制电压成比例增加（10V = 最大速度）。
• 如配备连接至内部电子装置的热电阀执行器，控制电压 > 1V 时阀门开启。

JAGA TPT (D01)

• 通过触控控制按预设舒适温度自动调节风扇速度；达到舒适温度后可实现非常安静的运行。
• 如配备连接至内部电子装置的热电阀执行器，装置可作为室内温控器，根据室温测量开启/关闭水流。
• 如室温由其他系统设置/控制并启用/禁用水流，TPT 仅可用于调节风扇辅助。
• 当换热器水温 < 24°C 时风扇启动以制冷；当水温 > 28°C 时风扇启动以制热。

标准交付（摘要）

• Low-H2O 换热器，带防尘涂层（石墨灰）
• 墙体支架及安装套件
• 斜向出风口（标准及 Height 020）或延长 1/8" 出风口（双列）及 1/2" 排水阀
• 用于左下或右下接管的半组装外壳
• 便于安装的风扇单元，带操作、控制及 24 V DC 电源

订货编码组成
订货编码由标识产品、高度、长度、类型、外壳颜色和控制系统的部分组成。示例结构（部分）：LINW / height (例如 035) / length (例如 050) / type (例如 11) / case colour (XXX) / control system (DDD)。

输出（表格摘录）
表头：Height [cm] | Length [cm] | Type | Position | Light Cooling (16/18/27°C) [Watts] | Heating (35/30/20°C) [Watts] | Heating (45/40/20°C) [Watts] | Heating (50/45/20°C) [Watts] | Heating (55/45/20°C) [Watts] | Sound Pressure Level [dB(A)] | Power consumption [Watts] | Water Volume [l] | Ordercode

行（示例）：
35 | 50 | 11 | 1 | 148 | 190 | 366 | 457 | 499 | 26,0 | 3,6 | 3,0 | LINW 035 050 11 XXX DDD
35 | 60 | 11 | 1 | 191 | 246 | 474 | 592 | 647 | 26,0 | 4,8 | 4,0 | LINW 035 060 11 XXX DDD
35 | 70 | 11 | 1 | 234 | 301 | 580 | 724 | 791 | 26,0 | 5,5 | 5,0 | LINW 035 070 11 XXX DDD
35 | 80 | 11 | 1 | 276 | 355 | 684 | 854 | 933 | 26,0 | 6,3 | 5,0 | LINW 035 080 11 XXX DDD
35 | 90 | 11 | 1 | 317 | 408 | 786 | 982 | 1.072 | 26,0 | 6,7 | 6,0 | LINW 035 090 11 XXX DDD
35 | 100 | 11 | 1 | 358 | 460 | 887 | 1.107 | 1.210 | 26,0 | 7,8 | 7,0 | LINW 035 100 11 XXX DDD
35 | 110 | 11 | 1 | 401 | 516 | 995 | 1.242 | 1.357 | 26,0 | 8,4 | 7,0 | LINW 035 110 11 XXX DDD
35 | 120 | 11 | 1 | 437 | 562 | 1.084 | 1.354 | 1.479 | 26,0 | 8,9 | 8,0 | LINW 035 120 11 XXX DDD
35 | 140 | 11 | 1 | 515 | 662 | 1.277 | 1.595 | 1.743 | 26,0 | 10,1 | 9,0 | LINW 035 140 11 XXX DDD
（产品页面包含完整的输出表，涵盖多种高度和长度及相应的声级、功耗和水容积数据。）

图片 / 画廊

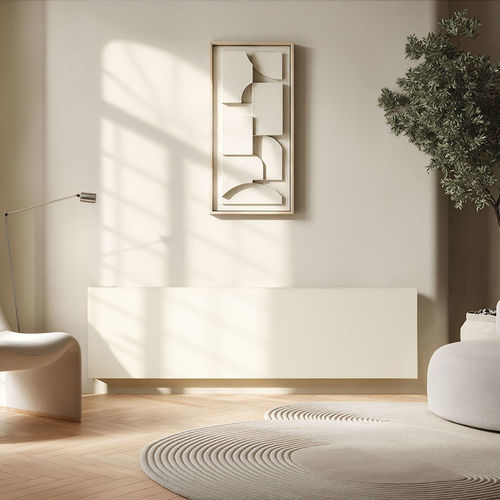

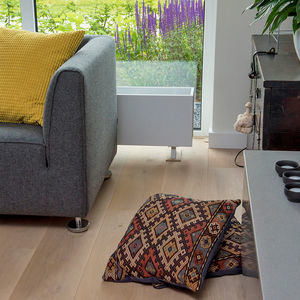

产品页面提供产品包图及多张显示外观饰面选项和安装示例的产品照片。

特性 / 技术规格

• Brand: Jaga
• 命名: Linea Plus Hybrid
• 换热器: Low-H2O 型，带防尘涂层
• 制冷触发阈值: 水温 < 24°C
• 制热触发阈值: 水温 > 28°C
• 风扇电源: 24 V DC（集成风扇单元）
• 可用控制系统: ACO (D09), BMS 0-10V (D03), TPT (D01)
• 标准交付包括支架、出风口、排水阀和部分组装外壳
• 声学: 多种配置示例声压级为 26 dB(A)（随型号尺寸变化）
• 水容积和功耗随尺寸变化（示例见输出表）
