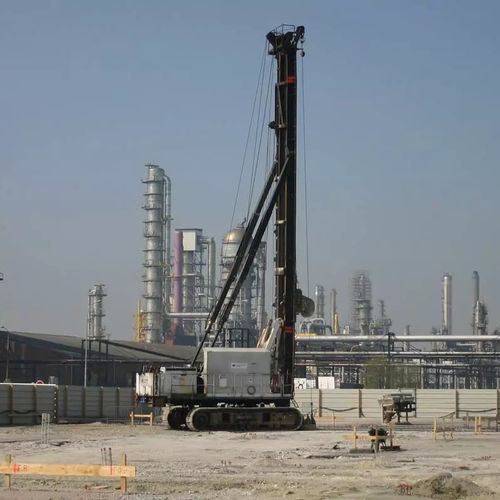

被动桩 FRANKI

压实管式混凝土地基

Franki 桩是一种驱动的原位混凝土排放桩，在干混凝土中有一个扩大的基础和一个圆柱轴。 构造顺序 1. 将管子定位并在外壳底部建造防水砾石塞，防止土壤和/或水进入其中。 2. 底部驱动插头使用内部锤子。 这种操作会导致套管通过横向位移压缩土壤层。 3. 在桩的安装深度排除塞子，并插入干混凝土以形成现场（上）膨胀基础。 4. 在继续混凝土阶段 5 之前降低钢筋。 轴的混凝土 6. 驱动管的撤出和恢复。 应用领域 • 最佳岩土特性 • 设计能够安全承受极高的拉伸和压缩 力 • 为了减少要切断的桩部分，可以执行非混凝土长度 • 工业项目和基础设施工程。 环境影响 • 无土壤去除（土壤移 位桩）• 由于驾驶是使用内部自由落下锤进行的，因此振动有限技术规格 • 底座的截面面积高达轴截面积的两倍；如果底座过度伸展，则更多 •桩轴直径 457 毫米至 609 毫米 • 桩轴填充干混凝土 (潮湿或湿土一致性) 或倾斜混凝土. • 倾斜桩的最大倾角可达 1/3 • 最大容许承载能力为 2.275 kN • 使用内部锤（自由落锤或 “减压锤”）在管内行驶。
