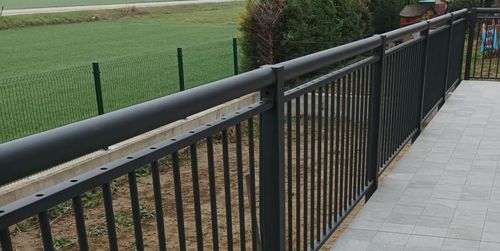

钢防护栏 MALVASIA

带栏杆未指定未指定

产品描述
EMMEGI Spa 的 Malvasia 栏杆设计用于提供机械强度、耐久性及便捷的安装。该产品特别适用于住宅类应用，符合 D.M. 1989年6月14日 第236号的要求，最低高度为1,100 mm，并能阻止直径100 mm 球体通过。其设计可承受最高 200 daN/m（2.0 kN/m）的线性水平使用荷载。

招标条目
Malvasia 型栏杆为模块化系统，由立柱、扶手和由垂直管构成的填充面板组成。上部扶手为钢管 Ø 80×3 mm，通过固定板与立柱连接。立柱采用 IPE 100 热轧型材制成，配备带有四个孔的底板，可通过螺纹杆、机械膨胀螺栓或同等系统固定到承载结构。填充面板为 Malvasia 型，由 U 型横向型材 50×25×2 mm 组成，纵向焊接 Ø 20 mm 的钢管，间距为 117 mm，使相邻管之间的净空为 97 mm。标准立柱间距（面板宽度）为 1,992 mm。

特点

• 经验证，扶手表面可承受 200 daN/m 的水平荷载。
• 面板元素按 UNI 10809 布置以限制攀爬。
• 符合 D.M. 14/06/1989 对直径 100 mm 球体不透过性的要求。

组件
面板

• 材料：碳钢 UNI EN 10025 S235JR。
• 纵向元件：管材 Ø 20 mm。
• 横向元件：U 型型材 50×25×2 mm（上、下）。
• 纵向元件间距：97 mm（中心距 117 mm）。

扶手

• 材料：碳钢 UNI EN 10025 S235JR。
• 管材 Ø 80 mm，厚度 3 mm。
• 扶手端部配有两块尺寸为 100×27×5 mm、带 2 个 Ø 10 mm 孔的板，用于固定至立柱。

立柱

• 材料：碳钢 UNI EN 10025 S235JR。
• IPE 100 型材，底板尺寸 170×170 mm，厚度 10 mm，带 4 个 Ø 15 mm 孔，用于锚固。

紧固件

• 材料：不锈钢 AISI 304。
• 面板‑立柱：标准为 2+2 个 TDE 螺栓 M10×30；可按需提供防盗 TTQST M10×30。
• 扶手‑立柱：2+2 个 M10 螺栓。

涂层

• 按 UNI EN ISO 1461 热浸镀锌。
• 可在热浸镀锌基材上进行聚酯热固性树脂喷涂，RAL 颜色可选（按需）。

标准尺寸

• 面板宽度：1,992 mm。
• 扶手高度：1,100 mm。
• 立柱间距：1,992 mm。

规范参考

• D.M. 2018年1月17日 – 建筑技术规范 (NTC 2018)。
• C.S.LL.PP. 2019年1月21日 通告第7号 – NTC 2018 的应用说明。
• D.M. 1989年6月14日 第236号（尺寸要求及对 100 mm 球体的不透性）。

特性 / 技术规格

• 结构材料：碳钢 UNI EN 10025 S235JR。
• 面板纵向元件：管材 Ø 20 mm，元件间距 117 mm，净间隙 97 mm。
• 面板横向元件：U 型型材 50×25×2 mm（上、下）。
• 扶手：管材 Ø 80 mm，厚度 3 mm；端板 100×27×5 mm，孔 Ø 10 mm。
• 立柱：IPE 100 型材；底板 170×170 mm，厚度 10 mm，4 个孔 Ø 15 mm。
• 面板宽度 / 立柱间距：1,992 mm。
• 扶手高度：1,100 mm。
• 承载能力：经验证的水平使用荷载可达 200 daN/m（2,0 kN/m）。
• 安全要求：不透过直径 100 mm（10 cm）球体。
• 涂层：按 UNI EN ISO 1461 热浸镀锌；可选择在镀锌材上做聚酯热固性涂层（RAL 颜色）。
