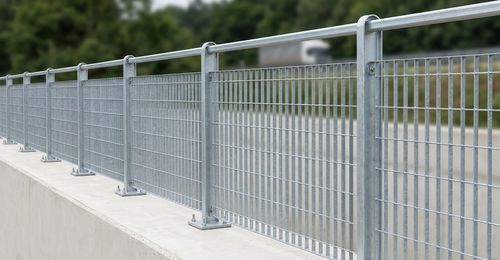

钢防护栏 SVEVIA

管状系统模块化

产品说明
Svevia 栏杆设计用于城市、城郊及住宅环境。符合最低参考高度 1000 mm 要求，且不可被直径 100 mm 的球体穿透。该系统经核算可承受作用在扶手表面的水平线性工作荷载至 200 daN/m（2.0 kN/m）。

招标项目

• 模块化系统，由立柱、扶手及电焊格栅填充板组成。
• 扶手：矩形钢管 70×40×3 mm，通过连接板与立柱连接。
• 垂直立柱：热轧 IPE 100 型材，配有底板并预留四个孔，便于用螺纹杆或同类系统固定。
• 填充：Svevia 型电焊格栅面板，网目 62×132 mm，上下框为 25×4 mm 扁钢。
• 立柱标准中心距：1,992 mm。

总体特性

• 经核算可承受作用于扶手表面的水平荷载 200 daN/m。
• 构件设计以降低攀爬可能性（符合 UNI 10809）。
• 栏杆不可被直径 100 mm 的球体穿透（依据 DM 238/1989）。

组件
面板

• 材料：碳钢 UNI EN 10025 S235JR。
• 电焊格栅：网目 62 × 132 mm。
• 垂直构件：扁钢 25×2 mm 或 25×3 mm。
• 水平构件：圆钢 Ø 5 mm。
• 垂直构件间距：62 mm。
• 水平构件间距：132 mm。
• 面板上下框为 25×4 mm 扁钢，端部折弯 40 mm，并配有 12×16 mm 槽。

扶手

• 材料：碳钢 UNI EN 10025 S235JR。
• 管状 70 × 40 mm，厚度 3 mm。
• 扶手端部配两块 100×70×5 mm 的板，带 3 个 Ø 10.5 mm 的孔，用于与立柱连接固定。

立柱

• 材料：碳钢 UNI EN 10025 S235JR。
• 类型：IPE 100，带锚固用底板 200×150×10 mm，含 4 个 Ø 15 mm 孔。
• 立柱高度：1126 mm。
• 立柱间距：1992 mm。

紧固件

• 材料：不锈钢 AISI 304。
• 面板-立柱：2+2 个 TDE 螺栓 M10×30（标准）；可按要求提供防盗 TTQST M10×30。
• 扶手-立柱：3+3 个 M10 螺栓。
• 底板：4+4 根 M12 螺纹杆，长度 180 mm（不随货提供）。

表面处理

• 按 UNI EN ISO 1461 热浸镀锌处理。
• 在热浸镀锌材料上可进行热固型聚酯涂装，色号可选 RAL 表。

标准尺寸

• 扶手高度：1100 mm。
• 立柱标准中心距：1992 mm。

规范参考

• D.M. 17 gennaio 2018 – Technical Standards for Construction (NTC 2018).
• Circular C.S.LL.PP. 21 gennaio 2019, n. 7 – Application instructions for NTC 2018.

特性 / 技术参数

• 商品名称：Svevia。
• 结构与面板材料：碳钢 UNI EN 10025 S235JR。
• 格栅类型：电焊格栅，网目 62×132 mm。
• 扶手：管 70×40×3 mm。
• 立柱：IPE 100，高度 1126 mm，底板 200×150×10 mm，4 孔 Ø 15 mm。
• 立柱中心距：1992 mm。
• 经核算水平荷载：200 daN/m（2.0 kN/m）。
• 防腐蚀处理：热浸镀锌 UNI EN ISO 1461；可选聚酯 RAL 涂层。
• 紧固件为不锈钢 AISI 304；螺栓按招标要求。
• 参考最小高度：1000 mm；不可被 Ø 100 mm 球体穿透。
