钢防护栏 BRIDGE

管状系统模块化

描述
Bridge 欄杆设计用于提供机械强度、耐久性和便捷的安装方式。特别适用于道路、城市及郊区的行人通道防护。其设计可承受最高150 daN/m（1.5 kN/m）的线性水平使用荷载。

招标项目
Bridge 欄杆为模块化系统，由立柱、扶手和电焊格栅填充面板组成。上部扶手为40×40×3 mm方钢管，通过专用固定板与立柱连接。垂直立柱为80×40×4 mm矩形管，并配有带四个孔的底板以固定于承重结构。填充件为Svevia型号电焊格栅面板，网孔62×132 mm，配有上下两端25×4 mm扁钢框架。立柱外间距为2,014 mm。

特性

• 适用于一般行人通行
• 经验证可承受作用于扶手表面的水平荷载150 daN/m（1.5 kN/m）
• 构件布置符合 UNI 10809，旨在减少攀爬可能性
• 根据 DM 238/1989，不允许直径100 mm 的球体穿越

组件
面板

• 材料：碳素钢 UNI EN 10025 S235JR
• 格栅网孔：62 × 132 mm
• 纵向构件：扁钢 25×2 mm
• 横向构件：圆棒 Ø 5 mm
• 纵向构件间距：62 mm
• 横向构件间距：132 mm
• 面板上下横框采用25×4 mm扁钢

扶手

• 材料：碳素钢 UNI EN 10025 S275JR
• 方管 40×40 mm，壁厚 3 mm

立柱

• 材料：碳素钢 UNI EN 10025 S275JR
• 矩形管 80×40×4 mm
• 锚固底板尺寸 180×120 mm，厚度 15 mm，含4个孔 Ø 14 mm

涂层

• 按 UNI EN ISO 1461 热浸镀锌
• 对热浸镀锌材料可进行聚酯热固化粉末喷涂，颜色按 RAL 表

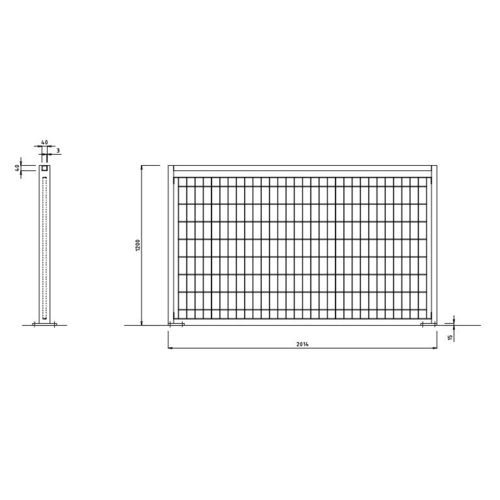

标准尺寸

• 立柱间净距：2014 mm
• 扶手上缘高度：1200 mm

规范参考

• 2018年1月17日部长法令 – 建筑技术规范 (NTC 2018)
• Eurocode 3 – 钢结构设计
• UNI 10806:1999 – 金属栏杆：设计准则与要求
• UNI 10809:1999 – 金属栏杆的强度试验

技术规格

• 型号名称：Bridge
• 预期用途：保护行人通道（道路、城市、郊区）
• 水平荷载承载力：150 daN/m（1.5 kN/m）
• 格栅面板：Svevia 型，网孔 62×132 mm，材料 S235JR
• 面板框架：扁钢 25×4 mm
• 扶手：方管 40×40×3 mm，材料 S275JR
• 立柱：矩形管 80×40×4 mm，材料 S275JR，带底板 180×120×15 mm（4 孔 Ø 14 mm）
• 立柱间距：2014 mm
• 扶手高度：1200 mm
• 表面处理：热浸镀锌 UNI EN ISO 1461；可选 RAL 色聚酯涂层
• 安全要求：不可被直径 Ø 100 mm 的球体穿透
