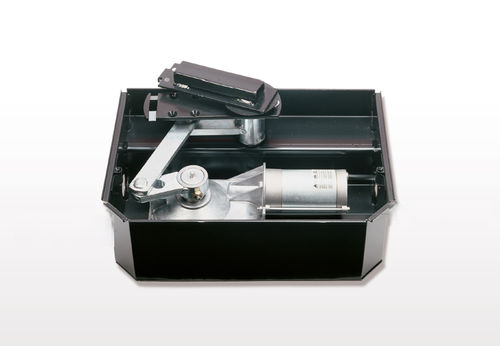

摆动门自动控制器 EM 73N

用于边门链传动平开

概述
适用于住宅平开门的地下式电动（电动机‑机械）操作器，设计用于隐蔽安装以保持门的外观。驱动电压为24 V。产品代码：41060/001。

主要优点

• 地下安装不可见，能保留门的原有设计风格。
• 24 V 低压电机，提高电气安全性。
• 可通过 T4 POWER 电子控制单元调整实现防夹保护；板金经过电泳（阴极电泳）防腐处理。
• 自承式箱体，电镀防腐杠杆机构。标准开启角度 110°。
• 可选独立杠杆实现 140° 开启；可选链轮机构实现最大 180° 开启。
• 可选减速系统，可在行程中实现快速运动，并在开启/关闭时实现柔和靠近，消除撞击和回弹。
• 可提供手动紧急释放装置 SB73；可选钥匙锁防止紧急释放踏板误动，并可从门内外操作。

技术参数
主电源：230 V - 50 Hz
电机电源：24 V DC
翼板开启角度：110°、140°、180°
适用范围（宽度 / 重量）：1.8 m / 400 kg；3.5 m / 200 kg*
防护等级：IP67
吸收功率：200 W
吸收电流：10 A
额定扭矩：280 Nm
工作温度：-20° 至 +70° C
110° 开启时间：20 s
减速：可选
装置重量：9 kg
(* 翼板长度超过 1.8 m 时必须使用电控锁。)

技术规格

• 主电源：230 V - 50 Hz
• 电机电源：24 V DC
• 额定扭矩：280 Nm
• 吸收功率：200 W
• 吸收电流：10 A
• 防护等级：IP67
• 工作温度范围：-20° 至 +70° C
• 标准开启角度：110°（可选独立杠杆为 140°；配链轮可达 180°）
• 110° 开启时间：20 s
• 装置重量：9 kg
• 适用范围（宽度/重量）：1.8 m / 400 kg；3.5 m / 200 kg（翼板 > 1.8 m 时需电控锁）
• 可选件：减速系统、独立杠杆系统（140°）、链轮系统（180°）、手动紧急释放 SB73、紧急释放踏板钥匙锁
