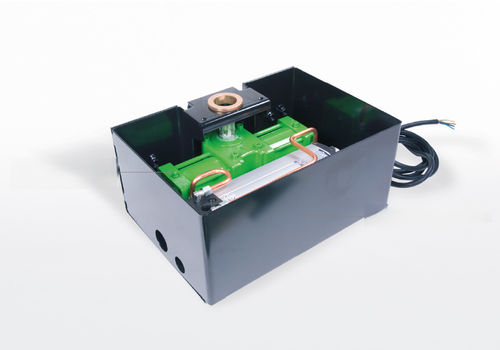

摆动门自动控制器 ZT 71用于边门平开
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 用于摆动门, 用于边门
- 选项
- 平开
产品介绍
概述
用于平开门的紧凑型地下式液压执行器，适用于住宅和公寓。型号 ZT 71。内部代码：41056/002-004。
功能特点
控制单元 - 技术参数
油缸 - 技术参数
技术规格
用于平开门的紧凑型地下式液压执行器，适用于住宅和公寓。型号 ZT 71。内部代码：41056/002-004。
功能特点
- 油压制动在开闭时减速门扇，有效防止反弹和冲击，使噪音非常低。
- 地下安装，不影响门的设计外观。
- 防夹系统采用在安装时校准的高灵敏度旁通阀；检测到障碍时立即切断液压压力以确保安全。
- 易于维护的自支撑箱体：不拆卸门扇，只需取下不锈钢盖板即可进入油缸。
- 断电时可用的手动释放装置，确保门可手动操作。
控制单元 - 技术参数
- 控制单元类型：B5、SF5
- 电源：单相 230 V - 50 Hz
- 最大翼宽：B5 = 2.0 m；SF5 = 4.0 m
- 防护等级：IP54
- 耗电功率：250 W
- 工作温度：-20° 至 +70° C
- 泵流量 (Lt/min)：0.75（B5）、0.75（SF5）
- 最大工作压力：40 Bar
- 油品类型：AprimOil
- 含油控制单元重量：5 kg
- 控制单元油量：1 Lt
油缸 - 技术参数
- 有效工作角度：最大 110°
- 最大门扇重量：800 kg
- 泵角速度（0.6 Lt/min）：6°/s
- 泵角速度（0.75 Lt/min）：7°/s
- 额定扭矩：410 Nm
- 含油重量：12 kg
- 油量：1 Lt
- 油品类型：AprimOil
技术规格
- 型号：ZT 71
- 内部代码：41056/002-004
- 应用：用于平开门的地下式液压执行器（住宅及公寓）
- 控制单元：B5、SF5
- 电源：单相 230 V - 50 Hz
- 最大翼宽：B5 = 2.0 m；SF5 = 4.0 m
- 防护等级：IP54
- 耗电功率：250 W
- 工作温度范围：-20° 至 +70° C
- 泵流量（控制单元）：0.75 Lt/min
- 最大工作压力：40 Bar
- 油品类型：AprimOil
- 含油控制单元重量：5 kg；油量：1 Lt
- 有效工作角（油缸）：110° max.
- 最大门扇重量（油缸）：800 kg
- 角速度（油缸）：0.6 Lt/min 时 6°/s；0.75 Lt/min 时 7°/s
- 额定扭矩（油缸）：410 Nm
- 油缸含油重量：12 kg；油量：1 Lt
