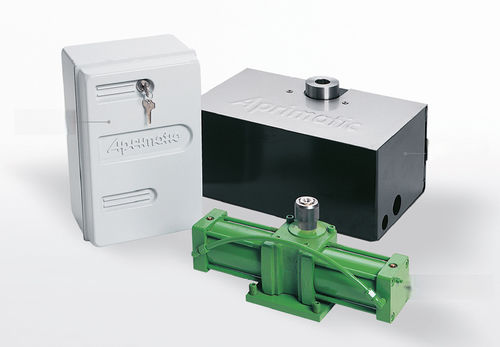

摆动门自动控制器 ZT 70

平开救生出口

概述
埋地式液压摆动门执行器，型号 ZT 70，Gates 研发。适用于住宅和公寓门；埋地安装可保持门的外观不受影响，同时实现隐蔽且平稳的驱动。

主要特性

• 通过油压制动器实现低噪音运行，在开闭过程中缓冲以防止回弹和冲击。
• 地埋式安装使自动化装置隐藏，不影响门的设计风格。
• 防夹系统采用灵敏且校准的旁通阀，检测到障碍时立即切断液压压力以保证安全。
• 自支撑检修箱：通过不锈钢盖即可进入油缸，无需拆卸门扇。
• 停电时手动释放装置可用于门的开闭。

液压控制单元（概要）
单相电源：230 V-50 Hz
额定功率：250 W
最大门扇宽度 (m)：B4 2.0 | B5 2.0 | SF4 4.0 | SF5 4.0
泵流量 (L/min)：B4 0.6 | B5 0.75 | SF4 0.6 | SF5 0.75
防护等级：IP54
工作温度：-20° 至 +70° C
最大工作压力：40 Bar
油量：1 L
油品：AprimOil
含油重量：5 kg

油缸（概要）
型号：AT 175 / AT 176
最大有效工作角度：110°（AT 175） | 200°（AT 176）
最大门扇重量：800 kg（均适用）
防护等级：IP67（均适用）
泵角速度（0.6 L/min 起）：6°/s（均适用）
泵角速度（0.75 L/min 起）：7°/s（均适用）
额定扭矩：410 Nm
含油重量：12 kg (AT 175) | 13 kg (AT 176)
油量：1 L (AT 175) | 1.2 L (AT 176)
油品：AprimOil

附加功能说明

• 防夹系统在检测到障碍时通过校准的旁通阀切断液压压力以提高安全性。
• 自支撑检修箱允许在不拆卸门扇的情况下进入油缸进行维护。
• 手动释放装置可在断电时操作门扇。

技术规格

• 产品类型：埋地式液压摆动门执行器
• 适用场景：住宅及公寓摆动门
• 液压控制单元电源：230 V - 50 Hz
• 功率消耗：250 W
• 控制单元防护等级：IP54
• 工作温度范围：-20° 至 +70° C
• 最大工作压力：40 Bar
• 控制单元油量：1 L；油品：AprimOil
• 油缸防护等级：IP67
• 最大门扇重量（油缸）：800 kg
• 额定扭矩（油缸）：410 Nm
• 含油重量：控制单元 5 kg；油缸 12 / 13 kg
• 可选油缸角度：110°（AT 175）、200°（AT 176）
• 泵流量选项：0.6 / 0.75 L/min
