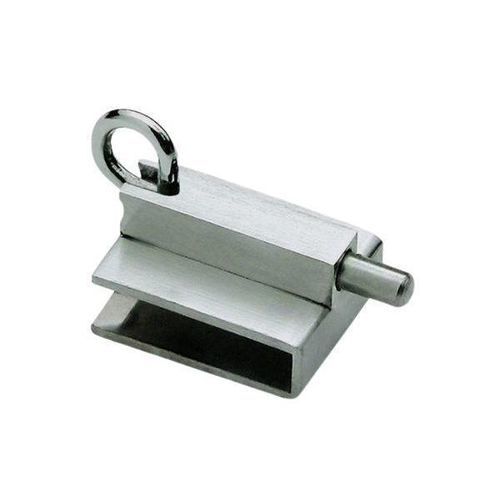

门插销 PM / PMV12

钢缎面高亮光

产品概述
用于玻璃幕墙系统、玻璃门和展示柜的玻璃夹具。T / TV12 系列为 10–12 mm 玻璃提供模块化组件，适用于商业和建筑项目。

可用型号 / 参考

• S1LAA – 无内部锚固的一片玻璃固定件
• S1LAAS – 地面/天花板一片玻璃固定件
• S1LAC – 一片玻璃固定件
• S1LBBE – 外侧翼板带锚固孔的一片玻璃固定件
• S1LBC – 一片玻璃固定件
• S1LBD – 角部固定的一片玻璃固定件
• S1LEE – 外侧翼板带锚固孔的一片玻璃固定件
• A1A2 – 90° 角固定件
• A1A2S – 地面/天花板 90° 角固定件
• ALP – 门侧支撑
• GBPC – 推拉门下导向
• CGPV/TPV – 枢轴点 / 展示柜斜接件
• CPM / CPMV12 – 插销 + 拉片（压入式）
• CPMF – 插销 + 拉片（压入式）
• PM / PMV12 – 压入式插销
• PMF – 压入式插销
• PV6 – 适用于 6 mm 玻璃的展示柜合页
• PV8 – 适用于 8 mm 玻璃的展示柜合页
• PV10 – 适用于 10 mm 玻璃的展示柜合页
• S1LT – 屋面玻璃固定件
• SLT – 双片屋面玻璃固定件
• SR – 标牌支架
• TP1 – 单压式止挡
• TP2 – 双压式止挡
• TP3 – 木工止挡
• SL90ºT – 90° 屋面玻璃固定

总体特性

• 玻璃夹紧板材：AISI 304 不锈钢板，厚度 4 mm
• 螺丝：A2 不锈钢螺丝
• 夹紧密封件：软木橡胶材料
• 表面处理：镜面不锈钢，拉丝不锈钢

推荐门尺寸

• 兼容玻璃厚度：10 mm（T）、12 mm（TV12）
• 推荐门尺寸：最大 1100 x 2500 mm
• 推荐承载能力：每件 70 kg

可按需提供的选项

• 电解饰面
• RAL 颜色
• 带特殊角度的 VG 零件
• 根据项目需求定制特殊零件

性能 / 技术规格

• 系列：T / TV12
• 型号：PM / PMV12
• 主要材料：不锈钢 AISI 304（板厚 4 mm）
• 螺丝：A2 不锈钢
• 密封件：软木橡胶材料
• 可用表面：镜面不锈钢、拉丝不锈钢（电解与 RAL 可按需提供）
• 兼容玻璃厚度：10 mm（T）、12 mm（TV12）
• 推荐门尺寸：最大 1100 x 2500 mm
• 推荐承载能力：每件 70 kg
• 应用：用于商业与建筑项目的玻璃门、展示柜及玻璃组装系统
