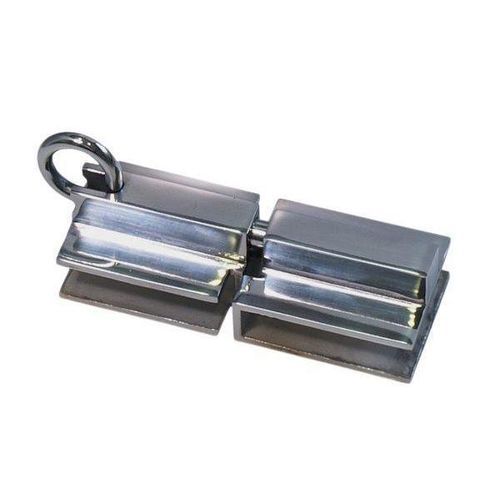

门插销 CPM / CPMV12

钢缎面高亮光

产品系列
为玻璃门和建筑幕墙系统设计的五金件和配件系列。T / TV12 系列组件用于提供机械夹持和密封，适用于有框或无框的应用场景。

T / TV12 系列可用型号 / 变体

• S1LAA
• S1LAAS
• S1LAC
• S1LBBE
• S1LBC
• S1LBD
• S1LEE
• A1A2
• A1A2S
• ALP
• GBPC
• CGPV/TPV
• CPM / CPMV12
• CPMF
• PM / PMV12
• PMF
• PV6
• PV8
• PV10
• S1LT
• SLT
• SR
• TP1
• TP2
• TP3
• SL90ºT

主要特性

• 夹持玻璃的夹板：AISI 304 不锈钢板，厚度 4 mm
• 紧固件：A2 不锈钢螺钉
• 夹持密封件：软木橡胶材料
• 表面处理：镜面不锈钢 – 拉丝不锈钢

推荐门尺寸

• 玻璃厚度 10 mm（T）
• 玻璃厚度 12 mm（T V12）
• 门尺寸示例：1100 x 2500 mm
• 承载：每件 70 kg

可按要求提供的选项

• 电解表面处理
• RAL 颜色
• 带特殊角度的 VG 零件
• 按图纸或特定需求定制零件

技术规格

• 主要部件材料：AISI 304 不锈钢（夹板 4 mm）
• 紧固件：A2 不锈钢螺钉
• 密封件：软木橡胶夹持密封件
• 典型表面处理：镜面或拉丝；特殊表面可按要求提供
• 推荐玻璃厚度：根据型号为 10 mm 或 12 mm（T / T V12）
• 推荐最大承载/件：70 kg（门示例 1100 x 2500 mm）
