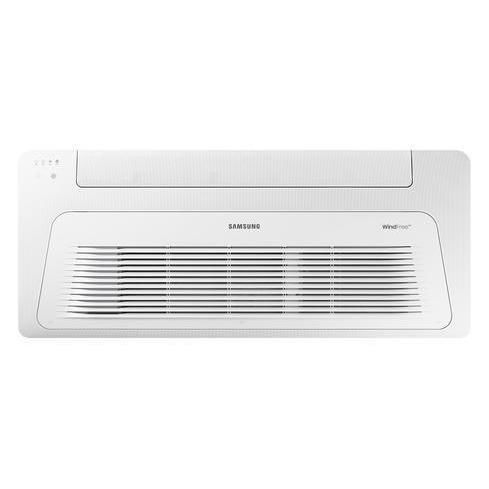

吊顶通风对流器 AG026TN1DKH/EU

嵌入式

概述
WindFree™ 单向卡式机高度仅为135 mm，为浅吊顶安装提供紧凑、轻量的风机盘管解决方案。薄型外形便于在受限空间内安装与维护。

产品标识
型号：AG026TN1DKH/EU
页面显示容量：2.6 kW
可选容量：2.6 kW、3.2 kW、4.2 kW
电源：单相

主要特性

• WindFree™ 技术：通过面板上的13,000个微小通孔分散空气，产生温和且无冷风感的“静止空气”气流。
• Smart Comfort Operation：内置湿度与温度传感器，持续监测环境并自动切换模式以维持设定舒适参数。
• 空气净化面板（可选）：三级过滤（前置滤网、除臭滤网、PM1.0滤网），可拦截较大粉尘、降低异味并捕获超细颗粒；PM1.0滤网据称可使滤网上的某些细菌失活（参考Intertek报告）。
• 智能控制：兼容 Samsung SmartThings（需 WiFi 套件 MIM‑H04EN、Wi‑Fi 连接与 SmartThings 帐户），支持远程控制、定时与能耗监测。
• SolarCell 遥控器（可选）：无电池太阳能充电，支持 USB‑C 快充并带 OLED 显示；在典型条件下，内部电池充满电可维持最长约两年。
• 排水泵：内置排水泵（最大扬程/排量：1200 / 400）。

空气净化细节

• 前置滤网：捕获较大粉尘，防止进入机组。
• 除臭滤网：减少部分异味（WindFree 单向卡式机型号可选）。
• PM1.0滤网：捕获超细颗粒（PM1.0），并可使收集在滤网上的某些细菌失活（参考Intertek报告）。

WindFree™ / 舒适功能

• 无冷风直吹：WindFree 冷却通过微孔扩散气流，形成静止空气，最大限度减少冷风感。
• 湿度感知：可在 WindFree™ 运行及除湿模式下，通过 SmartThings 应用查看湿度数值。
• 可选配动作传感器及可选 SmartThings 支持，视配置而定。

代表性规格表（页面显示对比行）
制冷容量 (kW) 制冷（额定）：6.0 - 7.2 - 9.0 - 10 | 6.0 - 7.2 - 9 - 10 | 2.6 - 3.0 - 4.2
制热容量 (kW) +7°C 加热：7.3 - 8.5 - 10 - 10.7 | 7.3 - 8.5 - 10 ; 10.7 | 2.9 - 3.4 - 5.0
室内机尺寸（W x H x D）：947 x 281 - 365 x 947 | 840 x 204 - 246 x 840 | 970 - 1200 x 235 - 138 x 410 - 450
室内机重量范围 (Kg)：21 - 25 | 15.5 - 18 | 10.1 - 14

技术规格

• 类型：JSF1
• 室内机型号：AG026TN1DKH/EU
• 室内机电源 [Φ, #, V, Hz]：1,2,220~240,50/60
• 系统模式：HEAT PUMP
• 冷却能力 [kW]：2.60 kW
• 加热能力 [kW]：2.90 kW
• 输入功率（冷却 1）：0.027 kW
• 输入功率（加热 2）：0.027 kW
• 输入电流（冷却）：0.14 A
• 入力電流（加熱）：0.14 A
• 风扇类型：横流风机
• 电机（输出）[W]：27.0 W
• 风量（冷却）[CMM]：6.8 / 5.8 / 4.9 CMM
• 水侧换热器 - 流量（冷却）[LPM]：7.5 LPM
• 水侧换热器 - 流量（加热）[LPM]：8.4 LPM
• 水侧换热器 - 压力降（冷却）：23.0 kPa
• 水侧换热器 - 压力降（加热）：28.0 kPa
• 管路连接 - 液管 (Ø, mm)：20A mm
• 管路连接 - 液管 (Ø, inch)：PF 3/4
• 管路连接 - 气管 (Ø, mm)：20A mm
• 管路连接 - 气管 (Ø, inch)：PF 3/4
• 管路连接 - 排水管 (Ø, mm)：VP20 (OD26, ID20) mm
• 现场接线 - 电源导线：1.5 ~ 2.5
• 现场接线 - 传输电缆：0.75 ~ 1.50
• 声压级 (高 / 中 / 低) [dB(A)]：33 / 31 / 29 dBA
• 声功率级：50 dBA
• 室内机外形尺寸 - 净重 (kg)：10.1 kg
• 室内机外形尺寸 - 净尺寸 (WxHxD) (mm)：970 * 135 * 410 mm
• 面板 - 型号：PC1NWSMAN (Normal) / PC1NWFMBN (WindFree)
• 面板 - 净重 (kg)：5.5 / 4.3 kg
• 面板 - 发货重量 (kg)：7.2 / 6.6 kg
• 面板 - 净尺寸 (WxHxD) (mm)：1198 * 25 * 500 / 1198 * 35 * 500 mm
• 面板 - 发货尺寸 (WxHxD) (mm)：1262 * 122 * 566 / 1262 * 122 * 566 mm
• 附加配件 - 排水泵：内置
• 附加配件 - 排水泵 最大扬程/排量：1200 / 400
• Smart - WiFi 套件：N/A
• 应用连接性 - SmartThings 支持：N/A
